機能シミュレーション

Verilog-HDLによる４ビットバイナリカウンタの記述が終了したら、機能シミュ レーションを行います。以下のコマンドによりシミュレーションを開始します。
% verilog counter_test.v counter_top.v counter.v

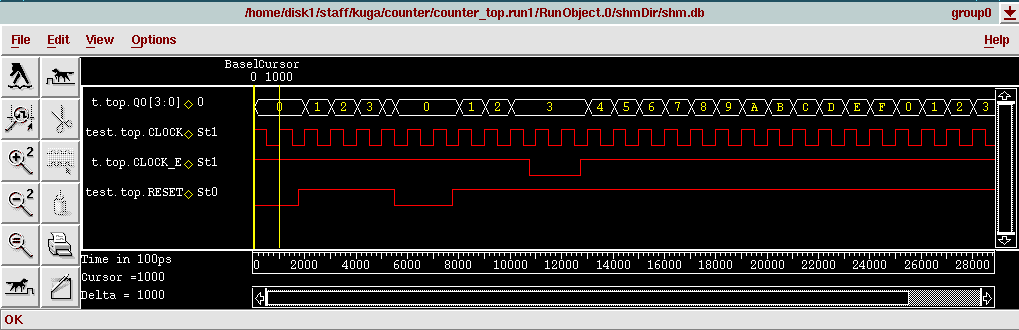

エラーなどがなければ、simvision コマンドで波形を表示し正しく動作している かどうか確認して下さい。結果の波形は以下のようになるはずです。


Verilog-HDLによる４ビットバイナリカウンタは完成しましたか？
次は、 論理合成 を行います。
