演算コードの定義

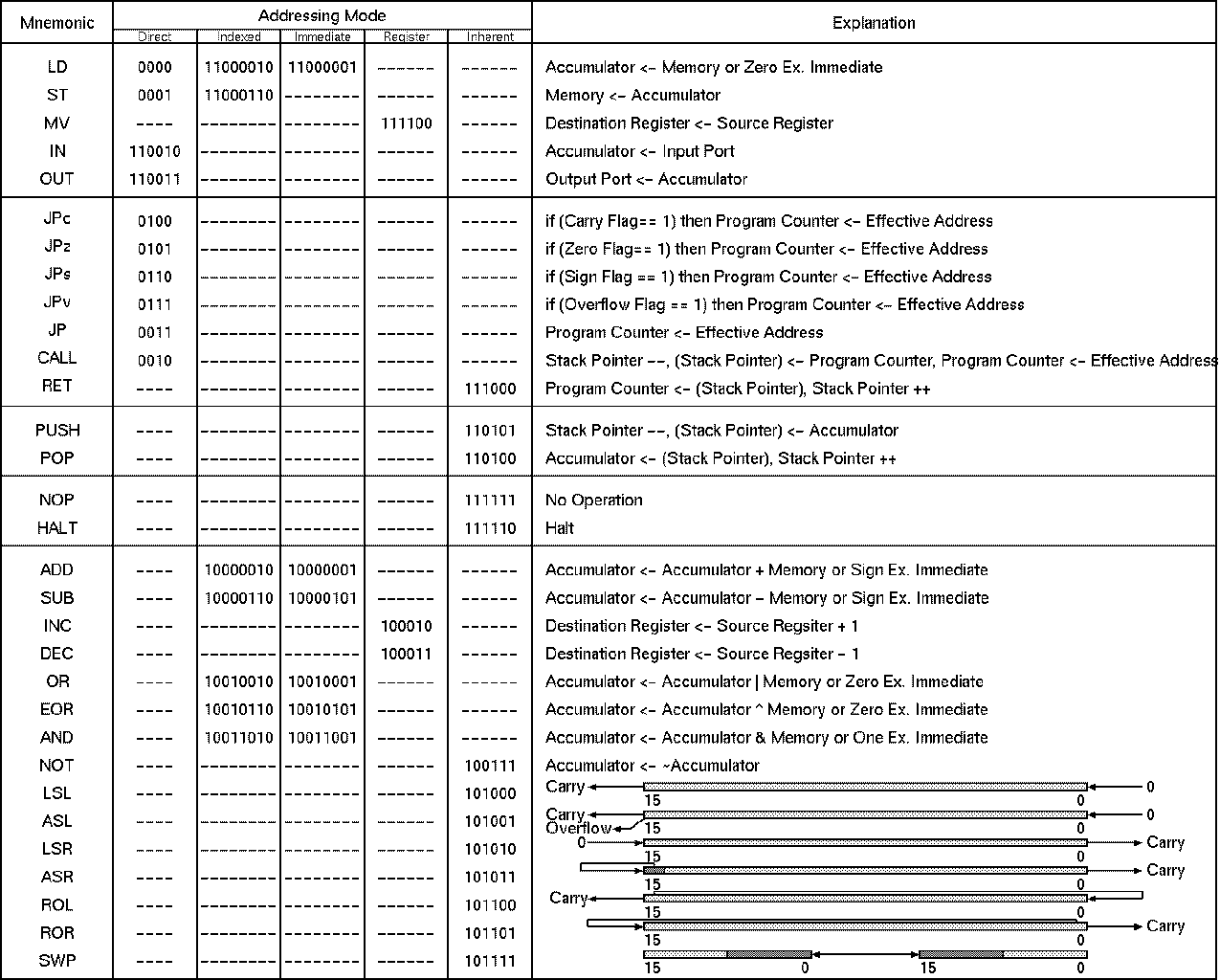

制御信号に冗長性を持たせない場合、制御信号は４ビットで事足ります。PASS 以外の演算は、KITEプロセッサの演算命令のオペレーションコード(第13〜10 ビット目)と一致させることが可能です。これに合わせることでALUの制御信号 生成を簡略化することができます。 命令表と照らし合わせて確認してみましょう。

演算種類 制御コード
加算(ADD) ００００
減算(SUB) ０００１
インクリメント(INC) ００１０
デクリメント(DEC) ００１１
論理和(OR) ０１００
排他的論理和(EOR) ０１０１
論理積(AND) ０１１０
論理否定(NOT) ０１１１
論理左シフト(LSL) １０００
算術左シフト(ASL) １００１
論理右シフト(LSR) １０１０
算術右シフト(ASR) １０１１
左回転(ROL) １１００
右回転(ROR) １１０１
パス(PAS) １１１０
バイトスワップ(SWP) １１１１

演算のコードを `define を使用して記述します。この定義により， ソース中で 0や1 のようなビットパターンではなく任意のラベルとして演算を 参照することができます．これらの定義は "alu_op.v" ファイル中に記述しセー ブします。

`define IADD 4'b0000
`define ISUB 4'b0001
`define IINC 4'b0010
`define IDEC 4'b0011
`define IOR  4'b0100
`define IEOR 4'b0101
`define IAND 4'b0110
`define INOT 4'b0111
`define ILSL 4'b1000
`define IASL 4'b1001
`define ILSR 4'b1010
`define IASR 4'b1011
`define IROL 4'b1100
`define IROR 4'b1101
`define IPAS 4'b1110
`define ISWP 4'b1111
alu.v ファイルからは alu_op.v ファイルを参照するように記述しておきます。
`include "alu_op.v"

module alu (A, B, CB, S, F);
  ...
endmodule

次は、 演算の記述 についてみていきます。
