制御信号生成の記述

各状態において必要な制御信号が出力されるように記述します。

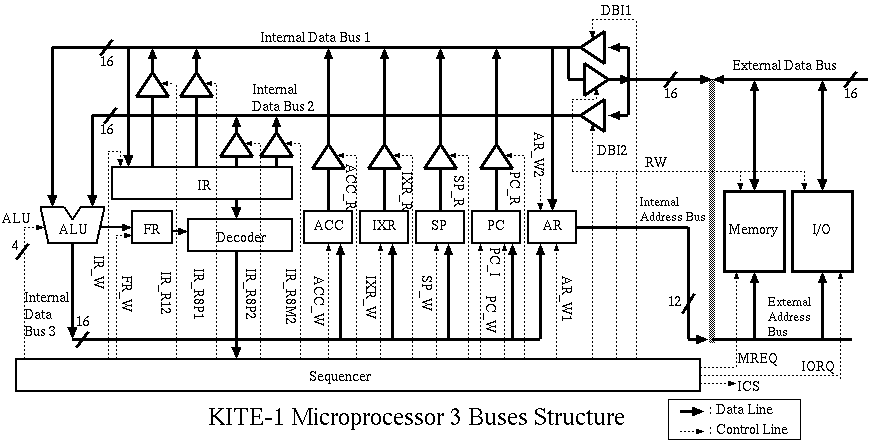

制御すべき制御信号には以下の図で破線で示しているような信号があります。

以下の記述を参考にして、制御信号生成回路を完成させましょう。
対応する実行フェーズ表は こちら を参照して下さい。

なお、制御信号の記述例についての簡単な説明は こちら を参考にしてください。

また、このファイル内で、ALUの演算コードを設定する部分があります。この ファイルでALUの演算コードが使用できるよう "alu_op.v" を include してお きましょう。
`include "alu_op.v"

module dec_seq ( ... );
    ......
  reg	     ICS,    HALT;
    ......
  reg    [3:0] ALU;


//------------------------------------------------------------------//
// Controls
//------------------------------------------------------------------//
  always @( STATE or FR or IR )
  begin
    ICS   <= 0;
    HALT  <= 0;
    DBI1  <= 0; DBI2 <= 0;
    MREQ  <= 0; IORQ <= 0; RW  <= 0;
    ACC_R <= 0; ACC_W<= 0;
    IXR_R <= 0; IXR_W<= 0;
    SP_R  <= 0; SP_W <= 0;
    PC_R  <= 0; PC_W <= 0; PC_I <= 0;
    AR_W1 <= 0; AR_W2<= 0;
    IR_R12<= 0; IR_R8P1<= 0; IR_R8P2<=0; IR_R8M2<=0; IR_W<=0;
    FR_W  <= 0;
    ALU   <= `IPAS;

    case ( STATE )
    `HALTING :   HALT<=1;
    `V1  :       MREQ<=1;
    `V2  : begin MREQ<=1; PC_W<=1;                 DBI1<=1; end
    `F1  : begin          PC_R<=1; AR_W2<=1; PC_I<=1;       end
    `F2  :       MREQ<=1;
    `F3  : begin MREQ<=1; IR_W<=1;                 DBI1<=1; end
//  `DEC :

    //
    // LD Imm.
    //
    `LDI_1 : begin IR_R8P1<=1; ACC_W<=1; ICS<=1; end

    //
    // LD index
    //
    `LDX_1 :
      begin
        IXR_R<=1; AR_W1<=1;
        IR_R8P2 <= !SIGN;
        IR_R8M2 <=  SIGN;
        ALU <= `IADD;
      end
    `LDX_2 :       MREQ<=1;
    `LDX_3 : begin MREQ<=1; ACC_W<=1; DBI1<=1; ICS<=1; end

    //
    // LD Direct
    //
    `LDD_1 : begin IR_R12<=1; AR_W2<=1; end
    `LDD_2 :       MREQ<=1;
    `LDD_3 : begin MREQ<=1; DBI1<=1; ACC_W<=1; ICS<=1; end

    //
    // ST index
    //
    `STX_1 :
      begin
        ...... ; ...... ;
        ...... ;
        ...... ;
        ...... ;
      end
    `STX_2 : begin ...... ; ...... ;          end
    `STX_3 : begin ...... ; ...... ; ...... ; end
    `STX_4 : begin ...... ; ...... ; ...... ; end

    //
    // ST Direct
    //
    `STD_1 : begin ...... ; ...... ;          end
    `STD_2 : begin ...... ; ...... ;          end
    `STD_3 : begin ...... ; ...... ; ...... ; end
    `STD_4 : begin ...... ; ...... ; ...... ; end

    //
    // CALL
    //
    `CALL_1: begin ...... ; ...... ; ...... ; ...... ; end
    `CALL_2: begin ...... ; ...... ;                   end
    `CALL_3: begin ...... ; ...... ; ...... ;          end
    `CALL_4: begin ...... ; ...... ;                   end
    `CALL_5: begin ...... ; ...... ; ...... ;          end

    //
    // Branch Instructions
    //
    `JP_1 : begin ...... ; ...... ; ...... ; end

     //
     // Binary Instructions
     //  ADD, SUB, OR, EOR, AND
    `BIOP_IMM_1 :
      begin
        ...... ; ...... ; ...... ;
        ...... ;
        ...... ;
        ...... ; ...... ;
      end


    //
    // BIOP Index
    //  ADD, SUB, OR, EOR, AND
    `BIOP_IDX_1 :
       begin
         IXR_R<=1; AR_W1<=1;
         IR_R8P2 <= !SIGN;
	 IR_R8M2 <=  SIGN;
         ALU <= `IADD;
      end
    `BIOP_IDX_2 :       MREQ<=1;
    `BIOP_IDX_3 : begin MREQ<=1; ACC_R<=1; ACC_W<=1; ALU<=`OP_A;
                        FR_W<=1; DBI2<=1; ICS<=1; end

    //
    // INC & DEC & MV
    //
    `INC_DEC_MV  :
      begin
        case ( `OP_S )
        `RD_ACC : ...... ;
        `RD_SP  : ...... ;
        `RD_IXR : ...... ;
        `RD_PC  : ...... ;
        endcase
        case ( `OP_D )
        `RD_ACC : ...... ;
        `RD_SP  : ...... ;
        `RD_IXR : ...... ;
        `RD_PC  : ...... ;
        endcase
        case ( `OP_6 )
	`IR_INC : begin ...... ; ...... ; end
	`IR_DEC : begin ...... ; ...... ; end
	endcase
        ...... ;
      end

    // Mono operand instructions
    //  NOT and  all shift instructions
    `MONO_1 : begin ...... ; ...... ; ...... ; ...... ; ...... ; end

    //
    // INPUT instruction
    //
    `IN_1 : begin ...... ; ...... ; end
    `IN_2 :       ...... ;
    `IN_3 : begin ...... ; ...... ; ...... ; ...... ; end

    //
    // OUTPUT instruction
    //
    `OUT_1 : begin ...... ; ...... ;          end
    `OUT_2 : begin ...... ; ...... ;          end
    `OUT_3 : begin ...... ; ...... ; ...... ; end
    `OUT_4 : begin ...... ; ...... ; ...... ; end

    //
    // POP
    //
    `POP_1 :  begin ...... ; ...... ; ...... ; ...... ; end
    `POP_2 :        ...... ;
    `POP_3 :  begin ...... ; ...... ; ...... ; ...... ; end

    //
    // PUSH
    //
    `PUSH_1 : begin ...... ; ...... ; ...... ; ...... ; end
    `PUSH_2 : begin ...... ; ...... ;                   end
    `PUSH_3 : begin ...... ; ...... ; ...... ;          end
    `PUSH_4 : begin ...... ; ...... ; ...... ;          end

    //
    // RET
    //
    `RET_1 :  begin ...... ; ...... ; ...... ; ...... ; end
    `RET_2 :        ...... ;
    `RET_3 :  begin ...... ; ...... ; ...... ; ...... ; end

    //
    // HALT
    //
    `HALT_1 : begin HALT<=1; ICS<=1; end

    //
    // NOP
    //
    `NOP_1 : ICS<=1;

    endcase
  end
次は、 シミュレーション により正しく動作するか どうか確認します。
