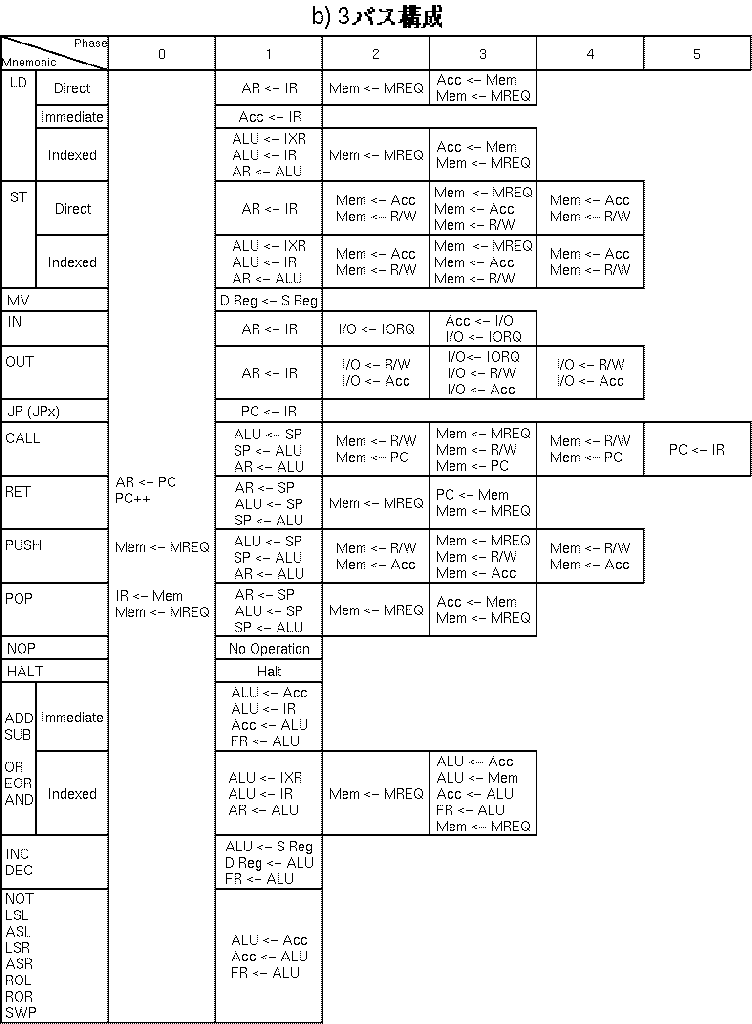

reg [7:0] STATE; // Current State //------------------------------------------------------------------// // State Transition //------------------------------------------------------------------// always @( posedge RST or posedge CLK ) begin if ( RST==1 ) STATE<=`V0; else case ( STATE ) `HALTING : if( RST==1 ) STATE<=`V0; `V0 : if( RST==0 ) STATE<= ...... ; `V1 : if( ACK==1 ) STATE<= ...... ; `V2 : STATE<= ...... ; `F1 : STATE<= ...... ; `F2 : if( ACK==1 ) STATE<= ...... ; `F3 : STATE<= ...... ; `DEC : begin case ( `OP_4 ) // 4 bit オペコードの命令デコード `IR_LDD : STATE<=`LDD_1; `IR_STD : STATE<=`STD_1; `IR_CALL : STATE<=`CALL_1; `IR_JP, ... , ... , ... , ... : ... ; default : case ( `OP_6 ) // 6 bit オペコードの命令デコード `IR_ADD, `IR_SUB, `IR_OR, `IR_EOR, `IR_AND : if( `OP_M==`IMM ) STATE<=`BIOP_IMM_1; else if( `OP_M==`IDX ) STATE<=`BIOP_IDX_1; else STATE<=`F1; // 未定義命令 `IR_INC, `IR_DEC, `IR_MV : ...... ; `IR_NOT, `IR_LSL, `IR_ASL, `IR_LSR, `IR_ASR, `IR_ROL, `IR_ROR, `IR_SWP : ...... ; `IR_LD : if( ... ) ...... ; else if( ... ) ...... ; else ...... ; `IR_ST : if( ... ) ...... ; else ...... ; `IR_IN : ...... ; `IR_OUT : ...... ; `IR_POP : ...... ; `IR_PUSH : ...... ; `IR_RET : ...... ; `IR_HALT : ...... ; `IR_NOP : ...... ; default : STATE<=`F1; // 未定義命令 endcase endcase end // // LD Imm // `LDI_1 : STATE<=`F1; // // LD Index // `LDX_1 : STATE<=`LDX_2; `LDX_2 : if( ACK==1 ) STATE<=`LDX_3; `LDX_3 : STATE<=`F1; // // LD Direct // `LDD_1 : STATE<=`LDD_2; `LDD_2 : if( ACK==1 ) STATE<=`LDD_3; `LDD_3 : STATE<=`F1; // // ST Index // `STX_1 : ...... ; `STX_2 : ...... ; `STX_3 : if( ACK==1 ) ...... ; `STX_4: ...... ; // // ST Direct // `STD_1 : ...... ; `STD_2 : ...... ; `STD_3 : if( ACK==1 ) ...... ; `STD_4 : ...... ; // // CALL // `CALL_1: ...... ; `CALL_2: ...... ; `CALL_3: if( ACK==1 ) ...... ; `CALL_4: ...... ; `CALL_5: ...... ; // // Branch Instructions // `JP_1 : ...... ; // // Binary Instructions // ADD, SUB, OR, EOR, AND `BIOP_IMM_1 : ...... ; // // BIOP Index // ADD, SUB, OR, EOR, AND `BIOP_IDX_1 : ...... ; `BIOP_IDX_2 : if( ACK==1 ) ...... ; `BIOP_IDX_3 : ...... ; // // INC & DEC & MV // `INC_DEC_MV : ...... ; // Mono operand instructions // NOT and all shift instructions `MONO_1 : ...... ; // // INPUT instruction // `IN_1 : ...... ; `IN_2 : if( ACK==1 ) ...... ; `IN_3 : ...... ; // // OUTPUT instruction // `OUT_1 : ...... ; `OUT_2 : ...... ; `OUT_3 : if( ACK==1 ) ...... ; `OUT_4 : ...... ; // // POP // `POP_1 : ...... ; `POP_2 : if( ACK==1 ) ...... ; `POP_3 : ...... ; // // PUSH // `PUSH_1 : ...... ; `PUSH_2 : ...... ; `PUSH_3 : if( ACK==1 ) ...... ; `PUSH_4 : ...... ; // // // `RET_1 : ...... ; `RET_2 : if( ACK==1 ) ...... ; `RET_3 : ...... ; // // HALT // `HALT_1 : STATE <= `HALTING; // // NOP // `NOP_1 : STATE <= `F1; default : STATE <= `F1; endcase end
