DVIエンコーダモジュールの作成

25MHz毎に出力されるRGB各8bit計24bitをDVI形式の高速シリアル通信として出力する必要がある．
その際にDVIエンコーダモジュールを使用する．
今回は，実験ボードであるATLYSのリファレンスデザインとして提供されている
dvi_out_native モジュールをそのまま利用する．

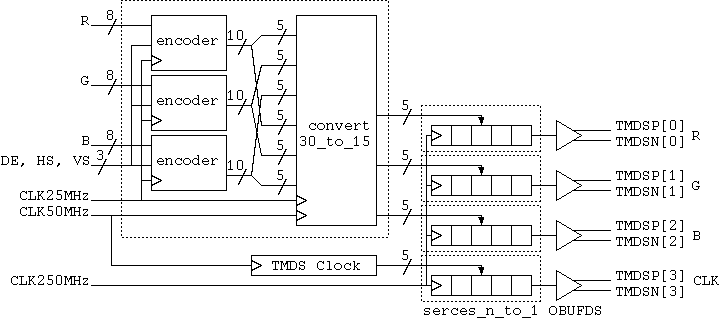

dvi_out_native モジュール構成は下図のようになっている．
動作は以下の通りである．
  1. RBGの各8bitのパラレル信号をencoderモジュールによりDVI信号のルールに従って10bitにエンコードする．

  2. 得られたRGBの各10ビットを上位下位の5bitに毎に並び替え30bitの信号とする．

  3. convert_30_to_15モジュールで30ビットの信号を2倍の周波数で15bit毎に送り出す．

  4. serdes_n_to_1モジュールにより10倍の周波数でRGBの各5bitをパラレル-シリアル変換して送り出す．

  5. OBUFDSプリミティブでLVDSの差動信号として出力する．

  6. DVI用のクロックは別途作成しRGBのシリアル信号と共に出力する．
dvi_out_native の関連ファイルは，
cp -r ~kuga/jikken/dviout .
としてコピーし，すべてのファイルをプロジェクトに追加します．



参考文献
漆谷正義：“第5章 画像入力・表示系のバス／インターフェース規格，”インタフェース2009年9月号，pp.76-84，CQ出版社．
