マルチプレクサ版KITE-1マイクロプロセッサコアの実験ボードへの適用
KITEの実験ではKITE Microprocessor PLUS+ボードを使用していますが、FPGAの実装規模が小さいこと、周辺装置用のインタフェースを別途開発する必要があることから、今回は実装ボードとして DIGILENT社製 ATLYS ボードを用います。
作成しようとしているシステムは、KITE-1プロセッサをコアプロセッサとして、メモリもジュールとVGAモジュールを含む、簡易なマイクロプロセッサシステムです。

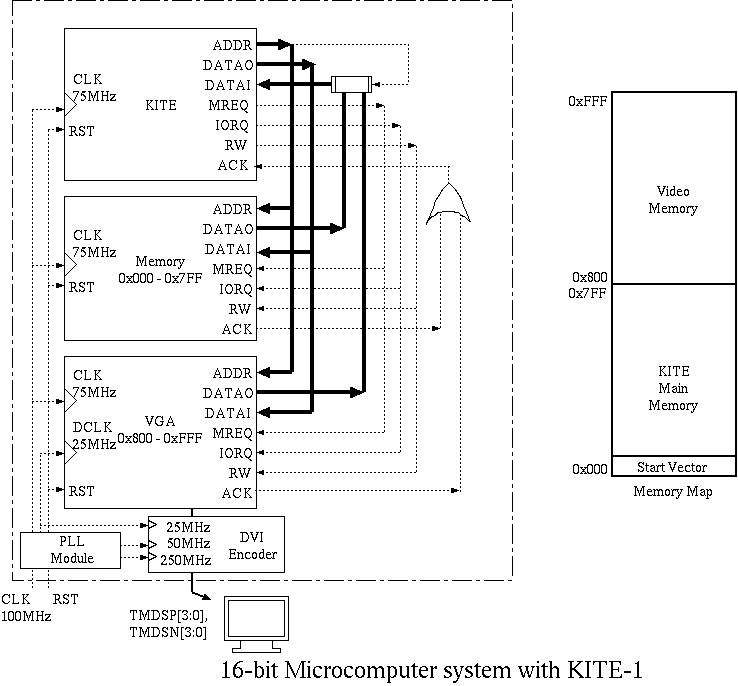

以下の、システムブロック図を参考にして、各モジュールの接続関係を作成します。
全体を統合する kite_top.v 階層は、以下のようにしておきます。
module kite_top(
CLOCK, // Clock 100MHz
RESET, // Reset (negative)
TMDSP, // DVI Video (P)
TMDSN, // DVI Video (N)
);
input CLOCK;
input RESET;
output [3:0] TMDSP, TMDSN;
wire RST; // internal reset (positive)
wire ACK; // acknowledge
wire [15:0] DATAI; // internal data bus
assign DATAI = ( ... ) ? ... : ...;
assign RST = ... ;
assign ACK = ... ;
//
// PLL module
//
...
...
...
//
// KITE-1 processor core
//
...
...
...
//
// Memory & Video RAM
//
...
...
...
//
// DVI encoder
//
...
...
...
endmodule
PLLモジュールの配置
今回設計するシステムでは，4種類のクロックを使用する．
- プロセッサ用クロック：75MHz
- VGA用ドットクロック：25MHz
- DVIエンコーダ用クロック：50MHz，250MHz
使用するSpartan6 FPGAにはハードマクロのPLLモジュールがあり，
FPGA外部から供給されたクロックを逓倍・分周することで必要な
クロックを生成することができる．
PLLモジュールはインスタンス呼び出しとして記述する．
また必要な周波数を得るための逓倍・分周については，
PLLモジュール内のパラメータ変数に対して適切な値を渡すことで実現する．
なお、LOCKEDはPLLが安定動作を開始したことを示す信号であり、
pllfbはPLLでのフィードバッククロックとして用いる。
また、Atlysボードのリセットは負論理であるが、PLLモジュールのリセット信
号であるRSTは正論理であるため、反転して入力する必要がある。
//
// PLL Module
//
wire CLK25, CLK50, CLK75, CLK250, LOCKED, pllfb;
pll_module
#(.C_CLKFBOUT_MULT(15), // x15,
.C_CLKIN1_PERIOD(10.0), // 100MHz
.C_CLKOUT0_DIVIDE ( 3), // 100*15/2/ 3 = 250MHz
.C_CLKOUT1_DIVIDE (10), // 100*15/2/10 = 75MHz
.C_CLKOUT2_DIVIDE (15), // 100*15/2/15 = 50MHz
.C_CLKOUT3_DIVIDE (30), // 100*15/2/30 = 25MHz
.C_CLKOUT1_BUF( 1 ),
.C_CLKOUT2_BUF( 1 ),
.C_CLKOUT3_BUF( 1 ),
.C_DIVCLK_DIVIDE( 2 ) // 2
)
pll (
.CLKIN1 (CLOCK ),
.CLKOUT0(CLK250),
.CLKOUT1( CLK75),
.CLKOUT2( CLK50),
.CLKOUT3( CLK25),
.RST(!RESET), .LOCKED(LOCKED), .CLKFBIN(pllfb), .CLKFBOUT(pllfb) );
PLLモジュールのソースは
ここからコピー しておいてください。
なお、もうひとつのハードウエア記述言語であるVHDLで提供されています。
KITE-1プロセッサをIPコアとして使用する場合、
KITE-1から出ているほとんどの観測用信号は使用しない。
kite.v 階層の入出力信号は以下の信号のみ使用する。
※未使用配線は、未結線としておけば実装処理に際に最適化により削除される。
//
// KITE-1 processor core
//
kite kite( .DATAI(DATAI), // in DATA Bus
.DATAO(DATAO), // out DATA Bus
.ADDR(ADR), // Address Bus
.HALT(HALT), // HALT Signal
.MREQ(MREQ), // Memory Request
.IORQ(IORQ), // I/O Request
.ACK(ACK), // Acknowledge
.RW(RW), // Read/Write
.CLK(CLK75), // Clock
.RST(RST), // Reset (positive)
.ICS(ICS) // Instruction Complete Signal
);
なお、PLLモジュールから供給されるクロックによりプロセッサが動作するが、
PLLモジュールからのクロックが安定するまでには時間がかかる。
PLLモジュールからのクロックが安定しているかについては、LOCKED信号が
HIGHであることを確認すれば良い。
したがってプロセッサのリセットは、
- 外部リセットが有効（負論理なのでLOWの時）であり、または
- PLLモジュユールのLOCKEDが有効でない（クロックが安定していない）
時にかかる必要がある。
メモリモジュール、VGAモジュール、DVIエンコーダモジュールの詳細については次ページ以降で解説する。
次は、 メモリモジュールの作成 を行います。
