Simulation on Vivado

Vivadoによる統合シミュレーションの方法

FPGAに実装するシステム全体のシミュレーションを行ってみましょう。

テストベンチとして kite_test.v を作成し、kite_top モジュールを呼び出します。KITEプロセッサは、リセット後にメモリに書き込まれたプログラムを実行開始します。ですから、テストベンチからは 100MHzのCLK と RST のみを連続して与えます。

--- kite_test.v ---

`timescale 1ns/1ns
module kite_test;

reg        clk, rstn;
wire	   hdmi_tx_clk_p, hdmi_tx_clk_n;
wire [2:0] hdmi_tx_p,     hdmi_tx_n;

initial
begin
  $shm_open("waves.shm");
  $shm_pobe("as");
end

initial
begin
  #16000000;
  $finish;
end

initial
begin
  clk = 0;
  while( 1 )
     clk = #5 ~clk;
end

initial
begin
  rstn = 1;
  rstn = #5  0;
  rstn = #30 1;
end

kite_top kite_top (
	 .clk(clk),		        // Clock
	 .cpu_resetn(rstn),	        // Reset (Negative)
	 .hdmi_tx_clk_p(hdmi_tx_clk_n), // HDMI out clock (P)
	 .hdmi_tx_clk_n(hdmi_tx_clk_n), // HDMI out clock (N)
	 .hdmi_tx_p(hdmi_tx_p),	        // HDMI out data (P)
	 .hdmi_tx_n(hdmi_tx_n)	        // HDMI out data (N)
);

endmodule

統合シミュレーションでは、FPGA内部でクロック生成を行うPLLモジュールや DVI信号を生成するdvi_outモジュールを含めてシミュレーションします．
これまで，シミュレーションにはCADENCE社のVerilog-XLを用いていましたが，FPGAに依存するクロックモジュールを使用する必要があるため，Verilog-XLではシミュレーションができません．そのため，FPGA設計ツールであるVivado内のシミュレータを使用して全体のシミュレーションを行います．
＜＜以下内容作成中＞＞
手順

Vivadoを起動する
新規プロジェクトを作成
プロジェクトにこれまで作成したファイルを登録
その際 "kite_test.v" は"simulation only"としてファイルを登録
クロックウィザードを使用して，FPGAへ入力される100MHzから，プロセッサおよびビデオコントローラが使用する75MHzを作成するクロックモジュールを作成する．
作成方法
1. "Flow Navigator" の "PROJECT MANAGER" から"IP Catalog" を選ぶ
2. "IP Catalog" から"FPGA Features and Design" の "Clocking", "Clocking Wizard"を選ぶ．
3. "Clocking Wizard" において，"Output Clocks" タブ内の "clk_out1"の出力周波数を100.000MHzから75.000MHzに変更する．
4. "OK"を押して，クロックモジュールを生成する．(次に現れるウィンドウについては"Skip"でよい．)
5. 生成したモジュールを "kite_top.v" からインスタンス呼び出しする．
```
   //
   // Clock module
   //
   clk_wiz_0 clk_module (
       .clk_in1( clk ),
       .clk_out1( CLK75 ),
       .reset( ~cpu_resetn ),
       .locked( LOCKED )
   );
```

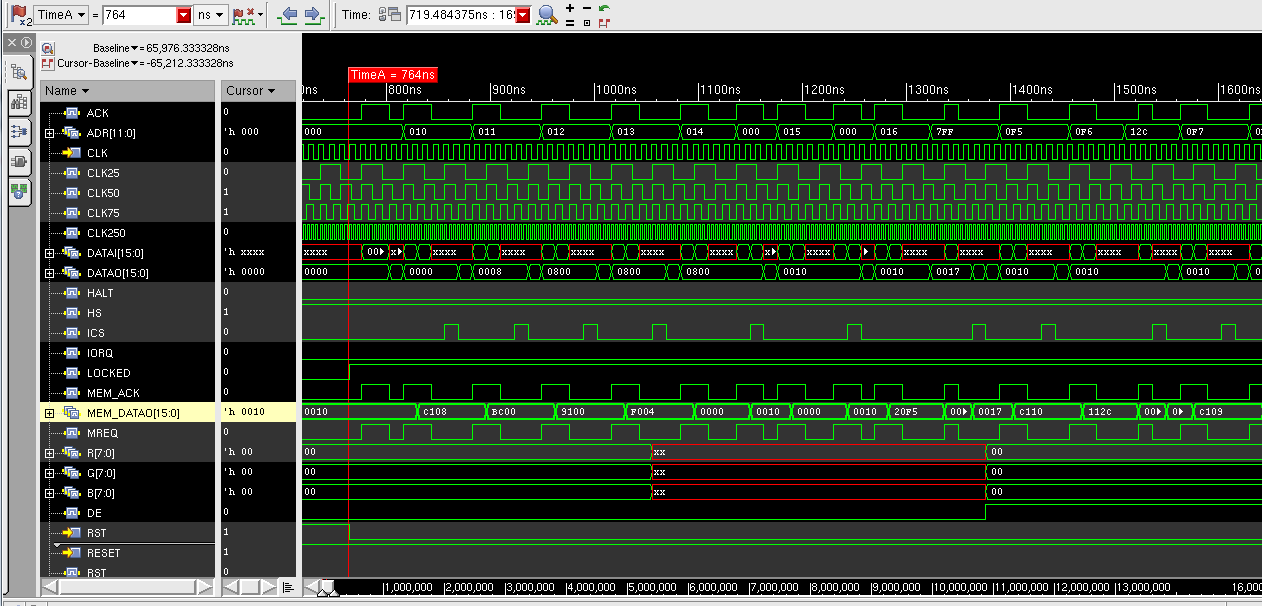

シミュレーションの実行．シミュレーション上で問題がないことを確認する．

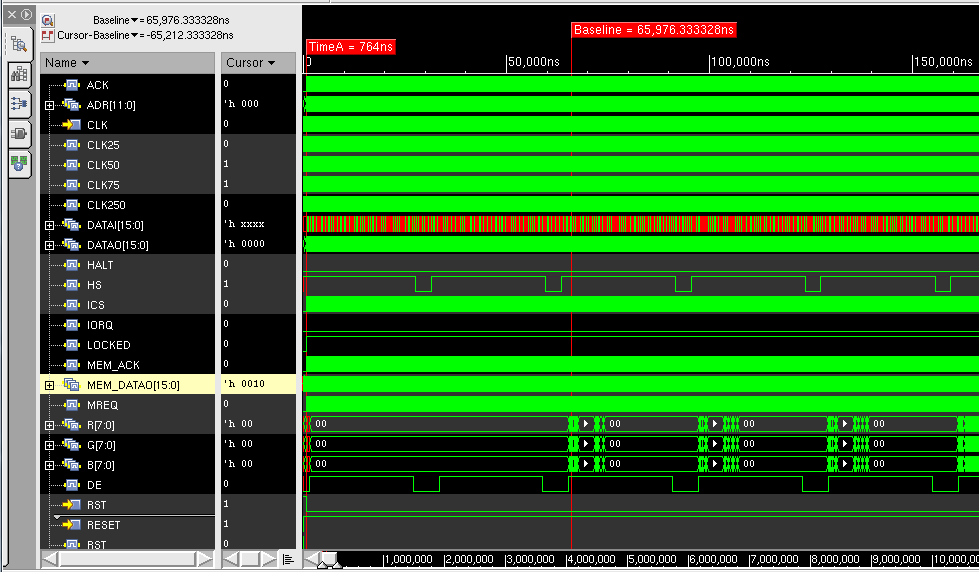

また，以下の波形から文字画面表示についても，問題なく動作していることが分かります．

次は、最後にFPGAへの実装処理および実機での動作確認を行います。
