演算器間の接続
各演算器ができたら、最終的に演算器間の接続を行います。注意点を、データ、
フラグ、制御の各信号について記しておきます。
データ
- 接続形態が縦続接続の場合、各演算器の機能としてパス(PASS)機能が定
義されていますか？ これがないと各演算の出力が正しく現れません。
- 接続形態が並列接続の場合、最終結果を1つだけマルチプレクサで選択し
ていますか？ なお、必要な演算器のみが結果を出力し、指定されていない演
算器からの出力が必ず"０"になるような構成を採用した場合、マルチプレクサ
ではなく単なる論理和(OR)で繋ぐことも可能です。
フラグ
- 算術演算器およびシフト演算器からはキャリーおよびオーバーフローの
フラグが出力されていますか？ 最終的には、このフラグをマルチプレクサま
たは論理和でまとめていますか？ 論理和でまとめる場合は、演算器が指定さ
れていないときは、常に"０"に成るようにしていますか？
- 零および符号フラグは、演算の最終結果から生成していますか？
制御
- 制御信号は正しいですか？
- 制御信号に冗長性がない場合(４ビットしかない)はデコードした後に各
演算器を制御していますか？
制御信号に冗長性を持たせない場合のビット割り当て。 制御信号に冗長性を持たせない場合のビット割り当ては、
必ず以下のようにしてください。PASS以外の演算は、KITEプロセッサのオペレー
ションコードと一致しているので、これに合わせることでALUの制御信号生成
を簡略化することができます。

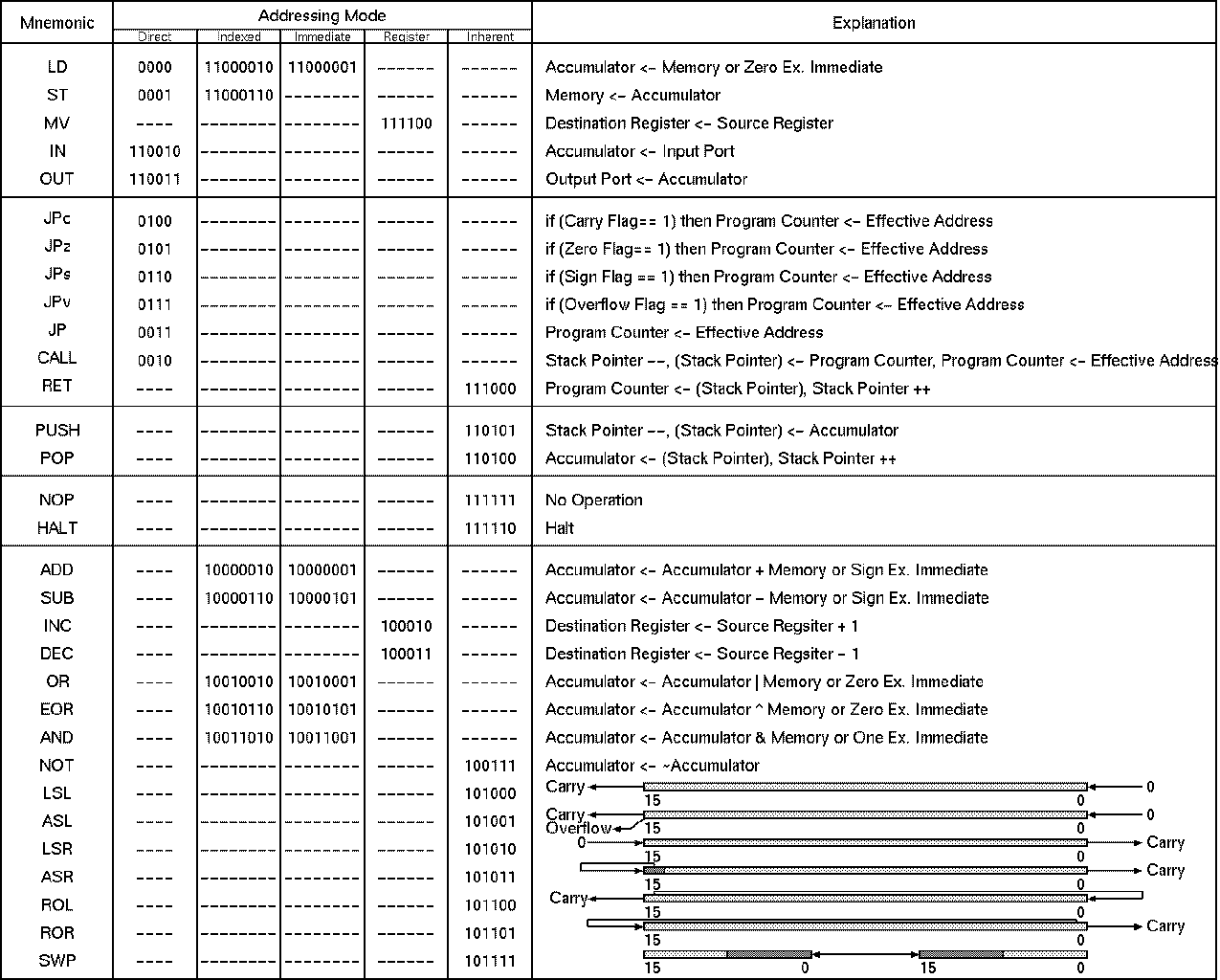

各命令とオペレーションコードとの対応はこち
らを参照して下さい。
| 演算種類 |
制御コード |
| 加算(ADD) |
００００ |
| 減算(SUB) |
０００１ |
| インクリメント(INC) |
００１０ |
| デクリメント(DEC) |
００１１ |
| 論理和(OR) |
０１００ |
| 排他的論理和(XOR) |
０１０１ |
| 論理積(AND) |
０１１０ |
| 論理否定(NOT) |
０１１１ |
| 論理左シフト(LSL) |
１０００ |
| 算術左シフト(ASL) |
１００１ |
| 論理右シフト(LSR) |
１０１０ |
| 算術右シフト(ASR) |
１０１１ |
| 左回転(ROL) |
１１００ |
| 右回転(ROR) |
１１０１ |
| パス(PASS) |
１１１０ |
| バイトスワップ(SWP) |
１１１１ |
- 制御信号に冗長性がある場合(５ビット以上ある)は各演算を行う際の制
御信号のビットパターンをきちんと把握していますか？

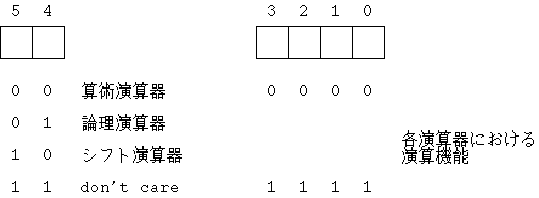

制御信号に冗長性を持たせる場合の、ビット割り当て
例。あくまでも例です。
