回路作成時の注意(未使用端子の処理)
回路を作成していくうちに、未使用端子がでてくると思います。この未使用端
子をそのままにしておくと、回路のチェックをかけた際に配線がオープンになっ
ているという警告が表示されます。この警告に対処するためには、以下のよう

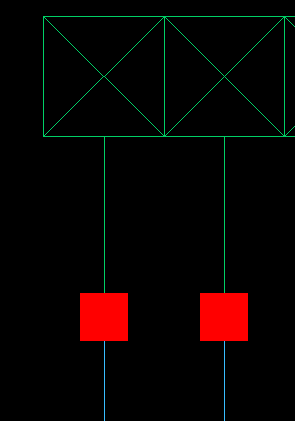

に Library:basic 内の CellView:noConn シンボルを配置して下さい。
