Testvector for Instruction Decoder & sequencer

命令デコーダとシーケンサの動作確認のためのテストベクタサンプル

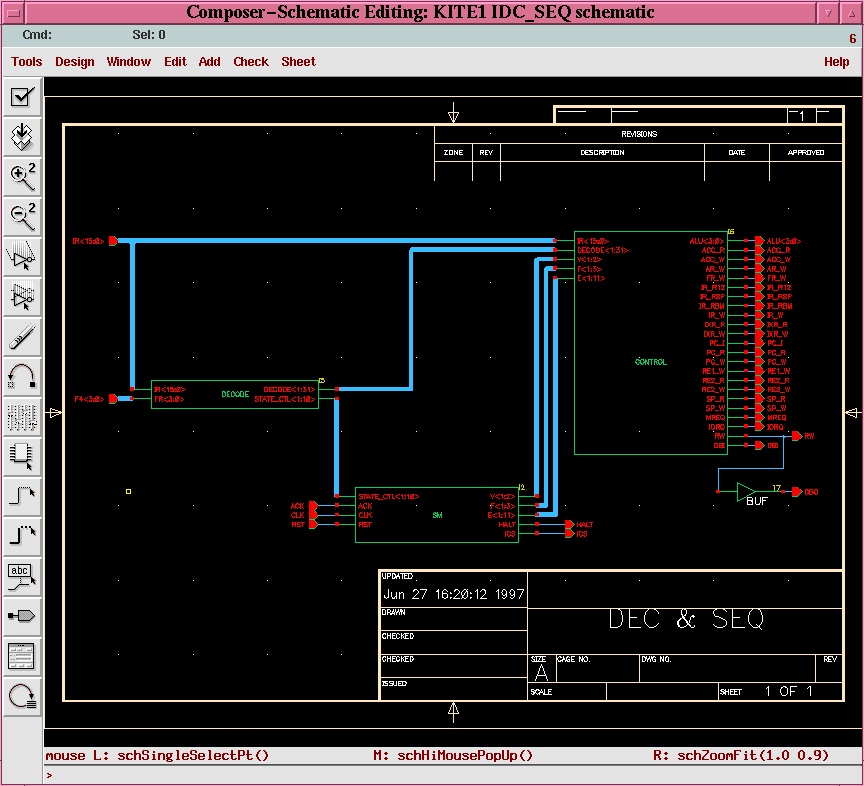

KITE マイクロプロセッサの命令デコーダおよびシーケンサについて、それらが正しく動作しているかどうか論理シミュレーションにより確認しましょう。例として、LD 直接命令および ST 直接命令の 2 つを取り上げます。命令デコーダ&シーケンサの回路は基本的に以下のようなブロックとなり、入力端子として「命令レジスタ」、「フラグレジスタ」、「クロック」、「リセット」、「メモリアクノリッジ」の各信号があります。また、出力としては、 ALU、レジスタ、双方向バッファおよびメモリ・I/O制御等の制御信号があります。

テストベクタは、上記入力端子に信号を入力し、クロック毎に命令が正しく動作するかどうかを調べる必要があります。以下のテストベクタは、一度プロセッサに対しリセットをかけた後、ベクトルスタート、命令フェッチを行った後、 LD直接命令を実行して行きます。また、最初のLD直接命令が終了した後、続けて命令フェッチを開始し、もう一度LD直接命令を実行します。2回目のLD直接命令ではメモリからのアクノリッジ信号が1クロック遅れて到着したと仮定し、 E2状態にウェイトが入るシミュレーションを行っています。3命令目はST直接命令を実行します。この場合もメモリからのアクノリッジ信号が1クロック遅れて到着したと仮定し、E3ステートにウェイトが入るシミュレーションを行っています。

# clock
CLK 1000

# input
RST
ACK
IR[15:0]
F4[3:0]

# testvector
#   RST ACK IR[15:0] F4[3:0]

   0 0   0   16'h0000 4'b0000
2500 1   1   16'h0000 4'b0000
2000 1   1   16'h0000 4'b0000
1000 0   1   16'h0000 4'b0000 # V1
1000 0   1   16'h0000 4'b0000 # V2
1000 0   1   16'h0000 4'b0000 # F1
1000 0   1   16'h0000 4'b0000 # F2
1000 0   1   16'h0000 4'b0000 # F3
1000 0   1   16'h0000 4'b0000 # E1 LD direct
1000 0   1   16'h0000 4'b0000 # E2
1000 0   1   16'h0000 4'b0000 # E3
1000 0   1   16'h0000 4'b0000 # F1
1000 0   1   16'h0000 4'b0000 # F2
1000 0   1   16'h0000 4'b0000 # F3
1000 0   1   16'h0000 4'b0000 # E1 LD direct
1000 0   1   16'h0000 4'b0000 # E2
1000 0   0   16'h0000 4'b0000 # E2 ACK loop
1000 0   1   16'h0000 4'b0000 # E3
1000 0   1   16'h0000 4'b0000 # F1
1000 0   1   16'h1000 4'b0000 # F2
1000 0   1   16'h1000 4'b0000 # F3
1000 0   1   16'h1000 4'b0000 # E1 ST direct
1000 0   1   16'h1000 4'b0000 # E2
1000 0   1   16'h1000 4'b0000 # E3
1000 0   0   16'h1000 4'b0000 # E3 ACK loop
1000 0   1   16'h1000 4'b0000 # E4
1000 0   1   16'h1000 4'b0000 # F1
1000 0   1   16'h1000 4'b0000 # F2
1000 0   0   16'h1000 4'b0000 # F2 ACK loop
1000 0   1   16'h1000 4'b0000 # F3
1000 0   1   16'h1000 4'b0000

ALUのシミュレーションにおけるテストベクタと異なり、クロックを入力する必要がありますが、クロックは "# clock" により、自動的に生成されます。 "CLK" がクロックの信号名、"CLK" に続く数値がクロックの周期になります。ここでは、"1000" ns としており、1MHz のクロックを入力している事になります。

クロック以外の信号については、クロックの立上りと同時に変化しないように、この例ではクロックの立ち下がり時に変化させるようにしています。もし、クロックの立上りと同時にリセット等の信号を変化させた場合には、フリップフロップのセットアップおよびホールドタイムを保障することができないため、リセットが正常にかからなかったり、レーシングやメタステーブルなどの原因となります。

テストベクタができましたら、"make_vector" コマンドにより、verilog HDL 記述のテストベクタへ変換します。変換後のテストベクタは以下のようになります。

integer i0;
initial
begin
    CLK = 1'b1;
    for( i0=0 ; i0<67 ; i0=i0+1 )
        CLK = #500 ~CLK;
    $finish;
end

initial
begin
    RST = # 0 0;
    RST = # 2500 1;
    RST = # 2000 1;
    RST = # 1000 0;	//  V1
    RST = # 1000 0;	//  V2
    RST = # 1000 0;	//  F1
    RST = # 1000 0;	//  F2
    RST = # 1000 0;	//  F3
    RST = # 1000 0;	//  E1 LD direct
    RST = # 1000 0;	//  E2
    RST = # 1000 0;	//  E3
    RST = # 1000 0;	//  F1
    RST = # 1000 0;	//  F2
    RST = # 1000 0;	//  F3
    RST = # 1000 0;	//  E1 LD direct
    RST = # 1000 0;	//  E2
    RST = # 1000 0;	//  E2 ACK loop
    RST = # 1000 0;	//  E3
    RST = # 1000 0;	//  F1
    RST = # 1000 0;	//  F2
    RST = # 1000 0;	//  F3
    RST = # 1000 0;	//  E1 ST direct
    RST = # 1000 0;	//  E2
    RST = # 1000 0;	//  E3
    RST = # 1000 0;	//  E3 ACK loop
    RST = # 1000 0;	//  E4
    RST = # 1000 0;	//  F1
    RST = # 1000 0;	//  F2
    RST = # 1000 0;	//  F2 ACK loop
    RST = # 1000 0;	//  F3
    RST = # 1000 0;
end

initial
begin
    ACK = # 0 0;
    ACK = # 2500 1;
    ACK = # 2000 1;
    ACK = # 1000 1;	//  V1
    ACK = # 1000 1;	//  V2
    ACK = # 1000 1;	//  F1
    ACK = # 1000 1;	//  F2
    ACK = # 1000 1;	//  F3
    ACK = # 1000 1;	//  E1 LD direct
    ACK = # 1000 1;	//  E2
    ACK = # 1000 1;	//  E3
    ACK = # 1000 1;	//  F1
    ACK = # 1000 1;	//  F2
    ACK = # 1000 1;	//  F3
    ACK = # 1000 1;	//  E1 LD direct
    ACK = # 1000 1;	//  E2
    ACK = # 1000 0;	//  E2 ACK loop
    ACK = # 1000 1;	//  E3
    ACK = # 1000 1;	//  F1
    ACK = # 1000 1;	//  F2
    ACK = # 1000 1;	//  F3
    ACK = # 1000 1;	//  E1 ST direct
    ACK = # 1000 1;	//  E2
    ACK = # 1000 1;	//  E3
    ACK = # 1000 0;	//  E3 ACK loop
    ACK = # 1000 1;	//  E4
    ACK = # 1000 1;	//  F1
    ACK = # 1000 1;	//  F2
    ACK = # 1000 0;	//  F2 ACK loop
    ACK = # 1000 1;	//  F3
    ACK = # 1000 1;
end

initial
begin
    IR[15:0] = # 0 16'h0000;
    IR[15:0] = # 2500 16'h0000;
    IR[15:0] = # 2000 16'h0000;
    IR[15:0] = # 1000 16'h0000;	//  V1
    IR[15:0] = # 1000 16'h0000;	//  V2
    IR[15:0] = # 1000 16'h0000;	//  F1
    IR[15:0] = # 1000 16'h0000;	//  F2
    IR[15:0] = # 1000 16'h0000;	//  F3
    IR[15:0] = # 1000 16'h0000;	//  E1 LD direct
    IR[15:0] = # 1000 16'h0000;	//  E2
    IR[15:0] = # 1000 16'h0000;	//  E3
    IR[15:0] = # 1000 16'h0000;	//  F1
    IR[15:0] = # 1000 16'h0000;	//  F2
    IR[15:0] = # 1000 16'h0000;	//  F3
    IR[15:0] = # 1000 16'h0000;	//  E1 LD direct
    IR[15:0] = # 1000 16'h0000;	//  E2
    IR[15:0] = # 1000 16'h0000;	//  E2 ACK loop
    IR[15:0] = # 1000 16'h0000;	//  E3
    IR[15:0] = # 1000 16'h0000;	//  F1
    IR[15:0] = # 1000 16'h1000;	//  F2
    IR[15:0] = # 1000 16'h1000;	//  F3
    IR[15:0] = # 1000 16'h1000;	//  E1 ST direct
    IR[15:0] = # 1000 16'h1000;	//  E2
    IR[15:0] = # 1000 16'h1000;	//  E3
    IR[15:0] = # 1000 16'h1000;	//  E3 ACK loop
    IR[15:0] = # 1000 16'h1000;	//  E4
    IR[15:0] = # 1000 16'h1000;	//  F1
    IR[15:0] = # 1000 16'h1000;	//  F2
    IR[15:0] = # 1000 16'h1000;	//  F2 ACK loop
    IR[15:0] = # 1000 16'h1000;	//  F3
    IR[15:0] = # 1000 16'h1000;
end

initial
begin
    F4[3:0] = # 0 4'b0000;
    F4[3:0] = # 2500 4'b0000;
    F4[3:0] = # 2000 4'b0000;
    F4[3:0] = # 1000 4'b0000;	//  V1
    F4[3:0] = # 1000 4'b0000;	//  V2
    F4[3:0] = # 1000 4'b0000;	//  F1
    F4[3:0] = # 1000 4'b0000;	//  F2
    F4[3:0] = # 1000 4'b0000;	//  F3
    F4[3:0] = # 1000 4'b0000;	//  E1 LD direct
    F4[3:0] = # 1000 4'b0000;	//  E2
    F4[3:0] = # 1000 4'b0000;	//  E3
    F4[3:0] = # 1000 4'b0000;	//  F1
    F4[3:0] = # 1000 4'b0000;	//  F2
    F4[3:0] = # 1000 4'b0000;	//  F3
    F4[3:0] = # 1000 4'b0000;	//  E1 LD direct
    F4[3:0] = # 1000 4'b0000;	//  E2
    F4[3:0] = # 1000 4'b0000;	//  E2 ACK loop
    F4[3:0] = # 1000 4'b0000;	//  E3
    F4[3:0] = # 1000 4'b0000;	//  F1
    F4[3:0] = # 1000 4'b0000;	//  F2
    F4[3:0] = # 1000 4'b0000;	//  F3
    F4[3:0] = # 1000 4'b0000;	//  E1 ST direct
    F4[3:0] = # 1000 4'b0000;	//  E2
    F4[3:0] = # 1000 4'b0000;	//  E3
    F4[3:0] = # 1000 4'b0000;	//  E3 ACK loop
    F4[3:0] = # 1000 4'b0000;	//  E4
    F4[3:0] = # 1000 4'b0000;	//  F1
    F4[3:0] = # 1000 4'b0000;	//  F2
    F4[3:0] = # 1000 4'b0000;	//  F2 ACK loop
    F4[3:0] = # 1000 4'b0000;	//  F3
    F4[3:0] = # 1000 4'b0000;
end

それでは、ALUのシミュレーションと同様な手順でシミュレーションを行って下さい。
