KITE-1 マイクロプロセッサの最上位図面サンプル

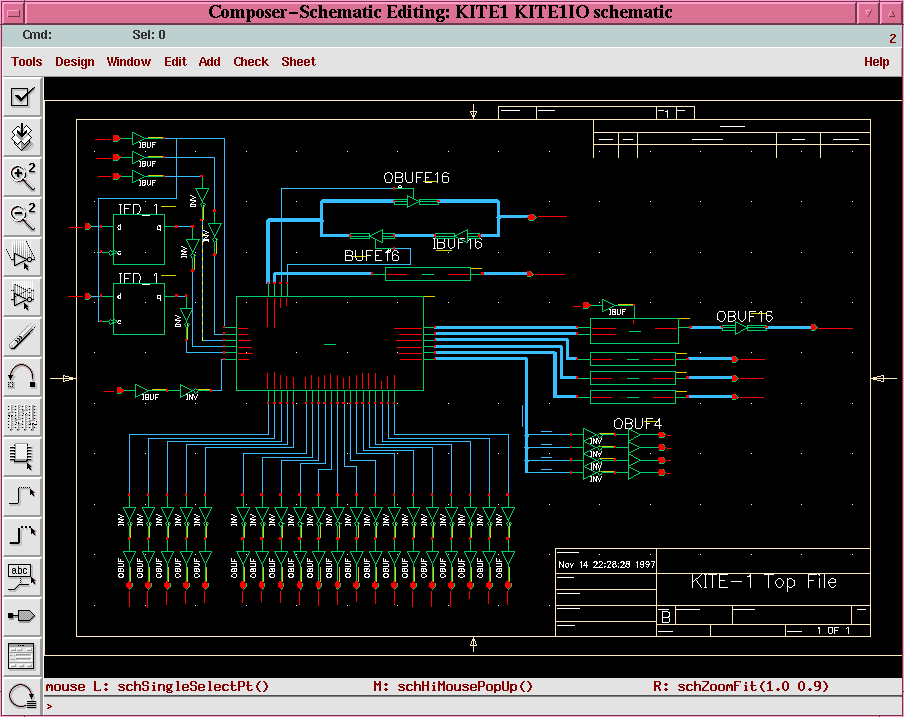

サンプルとして、KITE-1 マイクロプロセッサの最上位階層の図面を以下に示 します。

最上位階層図面の例

注意点)

1. アキュムレータと命令レジスタの表示はマルチプレクサによりまとめら れています。I＿A 信号が "H" のとき 命令レジスタを選択します。
2. IFD_1 は、CLKM と INSTM をクロックの逆相でサンプリングするフリッ プフロップです。IBUFでも動作します。
3. レジスタの表示は、７セグメントデコーダにより表示されるので、正論 理で出力します。
4. フラグレジスタおよびレジスタ制御信号の LED 表示は、負論理なので反 転出力する必要があります。
5. RESET，ACK，INSTM，CLKM，および，EXEC の各入力は負論理なので、内 部で正論理として扱うために反転する必要があります。
