シミュレーションおよび波形の表示

シミュレーションを行って波形を表示してみましょう。verilog コマンドを実 行後、エラーがなければ simvision コマンドを実行します。
% verilog reg_test.v register.v
% simvision

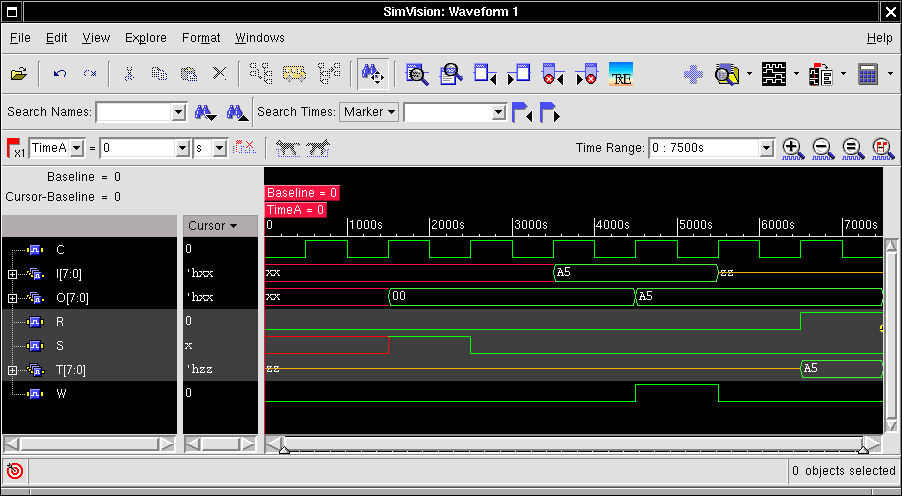

ALU の時と同様な操作により、以下のような動作結果を得ることができます。


以上のようにしてレジスタのシミュレーションを行います。特にプログラムカ ウンタ、命令レジスタは動作が複雑ですからシミュレーションで動作を確認し ておくことをお勧めします。

次は、 デコーダ・シーケンサの設計 です。
