FPGAによる組込みシステムの設計と実装
Digilent社製FPGAのトレーニングボードである NEXYS4 DDR上でMicroblazeソフ
トコアマイクロプロセッサを用いて,16x16の文字を1280x720サイズのディジタ
ル液晶モニタ上に表示する簡単な組込みシステムを設計してみましょう.
目標
FPGA(Field Programmable Gate Array)上への組込みシステムの設計および開発の流れを理解する.
- 使用プロセッサ:Xilinx社製 MicroBlazeソフトコアプロセッサ

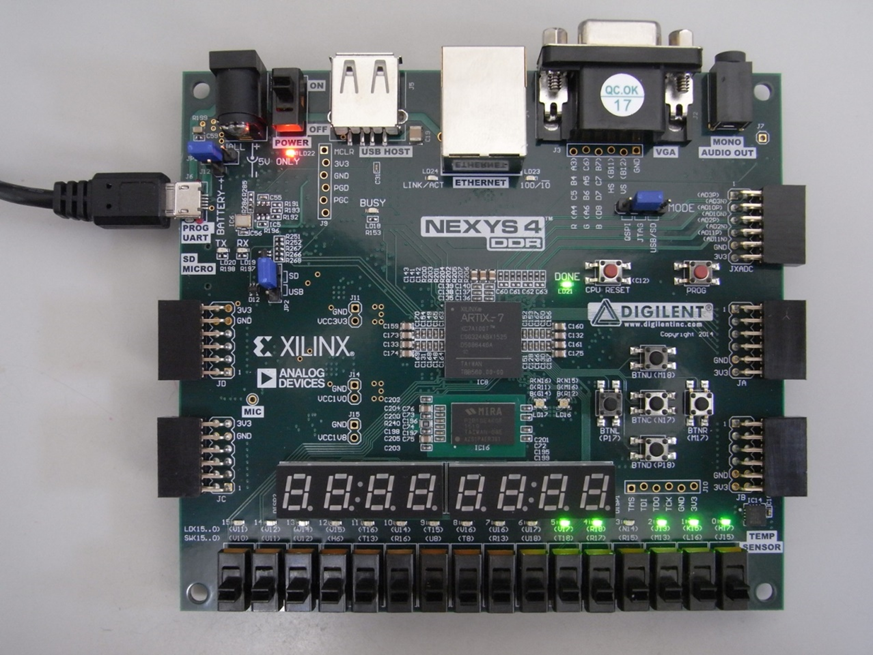

- 使用ボード: Digilent NEXYS4 DDR (NEXYS A7-100Tでも同様に実装可能)
- 使用FPGA:Xilinx社製 Artix-7 XC7A100T-1CSG324
- 使用ツール:Xilinx社製 Vivado 2017.4+SDK (2019.1まで同様の操作で設計できます)

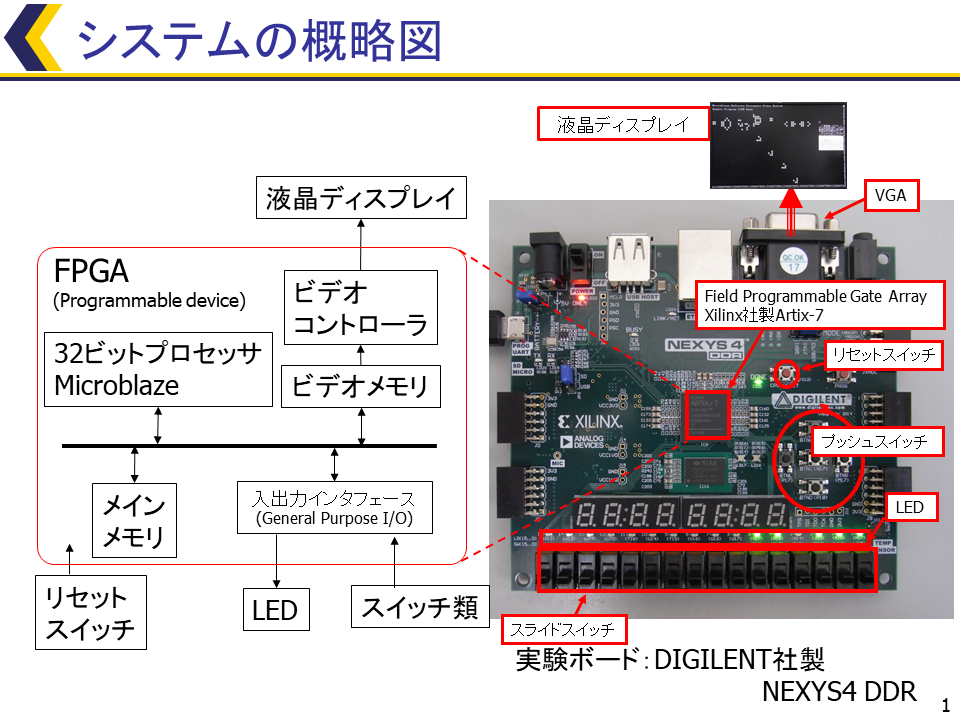

書換え可能な集積回路であるFPGA上に以下のような組込みシステムを作り込みます.

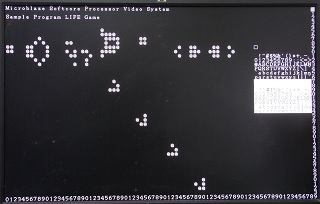

この組込みシステム上に、ライフゲームやテニスゲームができるシステムを作ってみましょう。
ここからはじめます
