回路図の印刷

レポート用に回路図を印刷する場合は以下の手順を踏んで行ってください。
なお、印刷は必要最小限に留めること！

  1. 印刷したい図面を open しておきます。

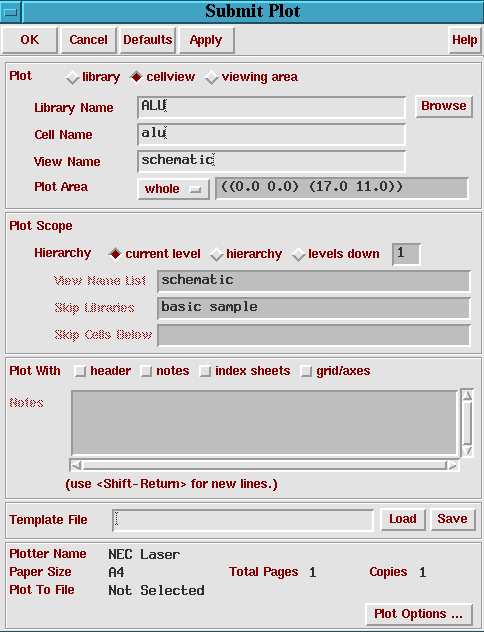

  2. "Design -> Plot -> Submit..." を選択し、以下の"Submit Plot"ウィン ドウを表示します。
  3. 以下の図のように、"Plot With" オプションの "header" スイッチを 押さない状態 にしておきます。

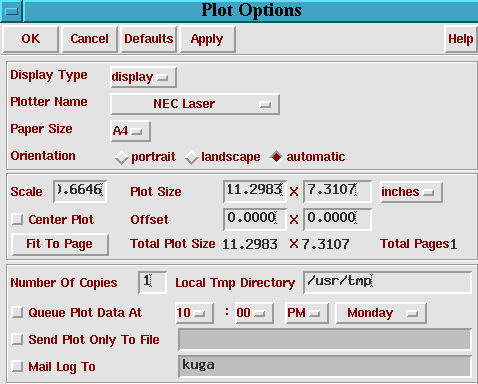

  4. "Plot Options..." ボタンを押して、"Plot Options" ウィンドウを表示 します。
  5. 以下の図のように、"Mail Log To" スイッチを 押さない状態 にしておきます。

  6. "Plot Options" ウィンドウの "OK" を押します。
  7. "Submit Plot" ウィンドウの "OK" を押します。
これで、操作した部屋のプリンタ(NEC PC-PR3000PS)に出力されるはずです。
