動作検証用ボードの説明 (KITE Microprocessor Board PLUS+)
動作検証に用いるFPGAはXilinx社製FPGAでXC4010PG191というものです。この
FPGAには約10,000ゲート相当の回路を実装することが可能です。このFPGAにス
イッチやLED表示器等をとりつけて動作の観測性を良くした実験用ボードを検

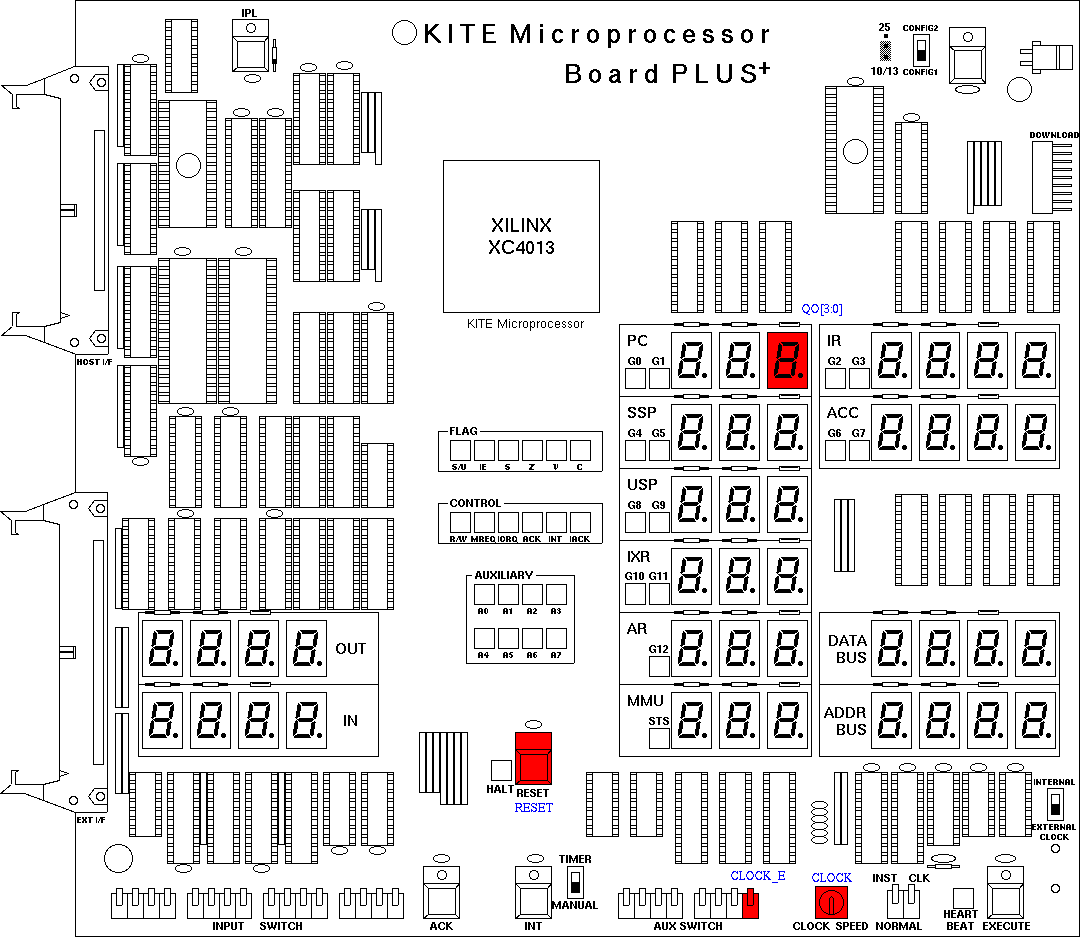

証に使用します。以下にそのテストボードを示します。
沢山のスイッチや表示器が付いていますが、カウンタの動作検証のために使用
するのは、上図のうちの赤く色づけしているものだけです。青いフォントで書
かれている信号が、各々のスイッチや表示器に接続されています。
次は カウンタ回路と検証ボードとの対応について説
明します。
