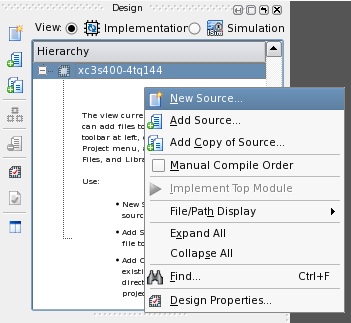

では、回路図エディタを起動しましょう。以下のように、プロジェクトナビゲー タのDesignウィンドウのHierarchyの所にあるxc3s400-4tq144をマウスで右ク リックし New Source を選択すると以下のウィンドウが現れます。

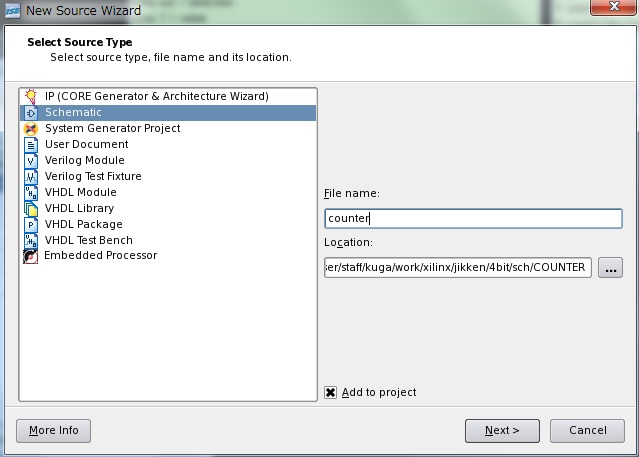

New Source Wizard において、ファイルタイプとして Schematic を選択し、
File name を counter として Next を押します。次のウィンドウはそのまま
Finishを押します。

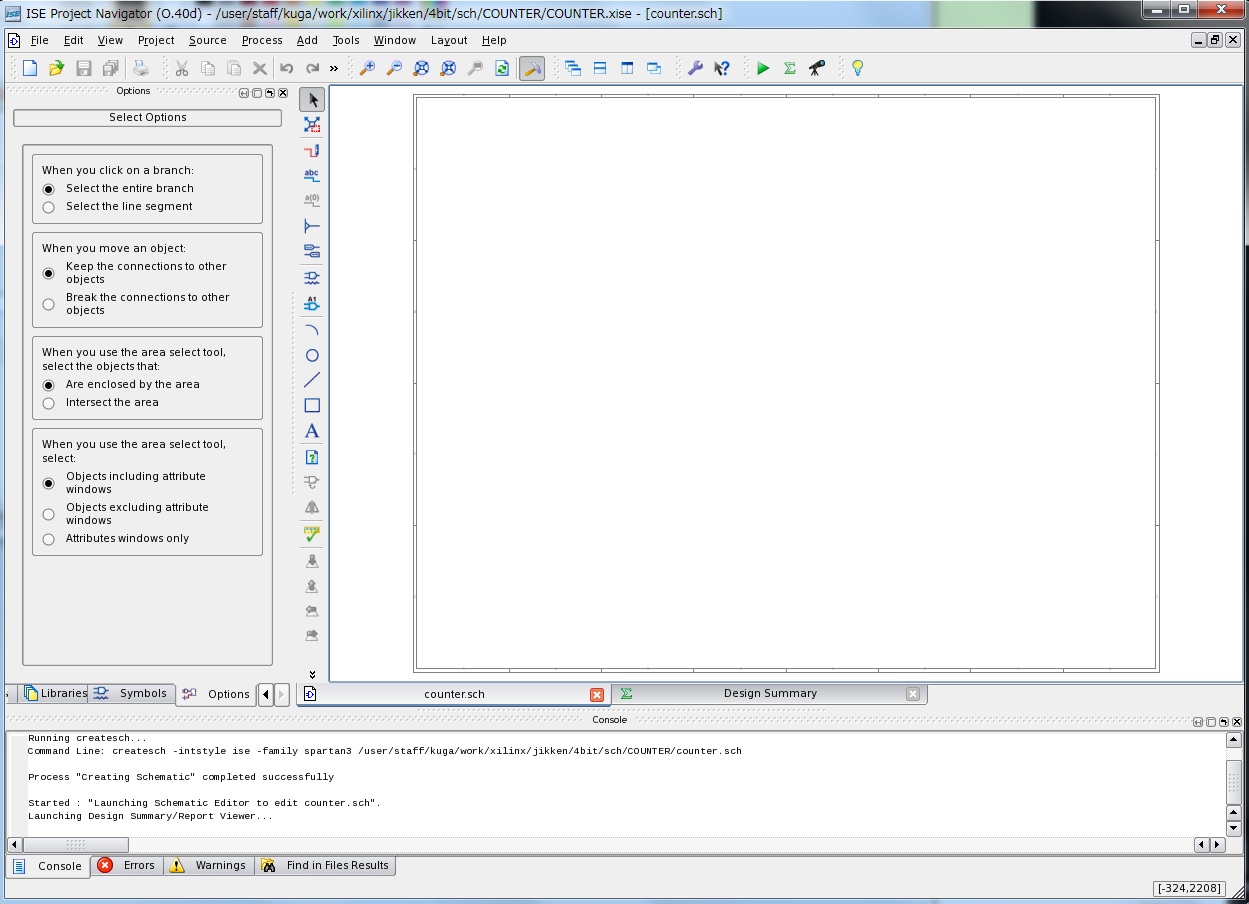

すると以下のような回路図入力画面になります。

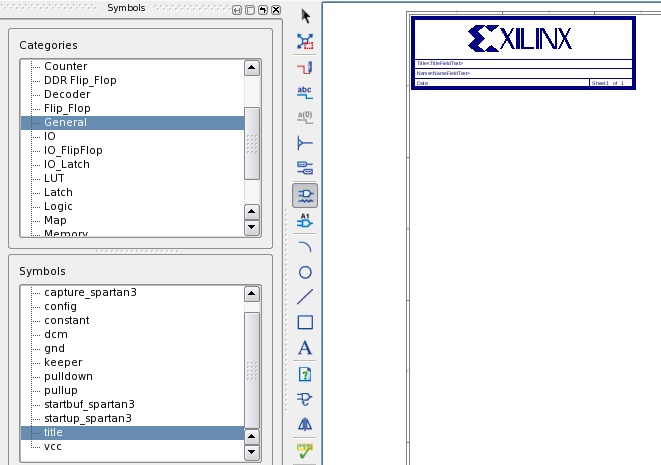

次にタイトル枠を配置します。以下のように部品選択ボタンを押し、 CategoresからGeneral、Symbolsからtitleを選択し、回路図画面にマウスを移 動してタイトル枠を配置します。

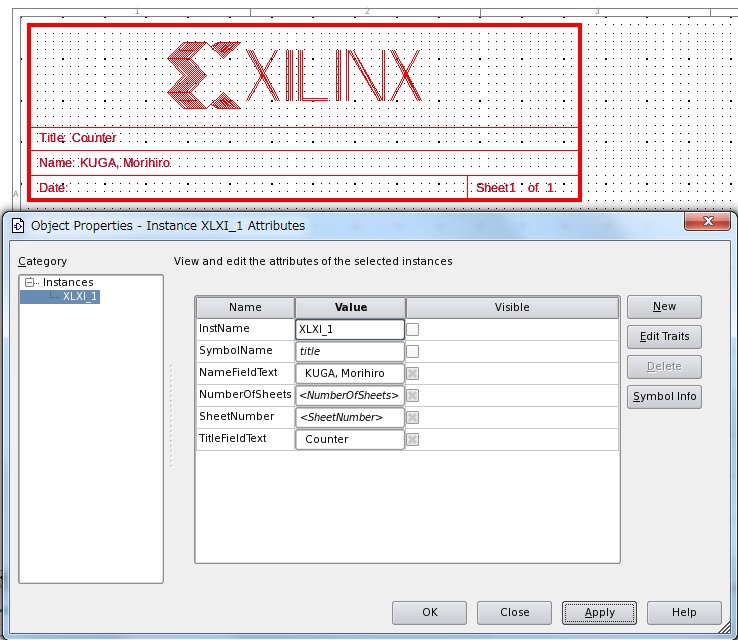

次にタイトル枠をダブルクリックし、図面名と作図者名を記入しOKを押します。
これで準備完了です。次は 部品を配置してみましょ う。
