構成データのFPGAへのダウンロード
counter.bit ファイルを実験ボードが接続されているパソコンに転送する必要があります。
ファイル転送には WinSCP を使用します。
をダブルクリックすると、以下のウィンドウが開きます。

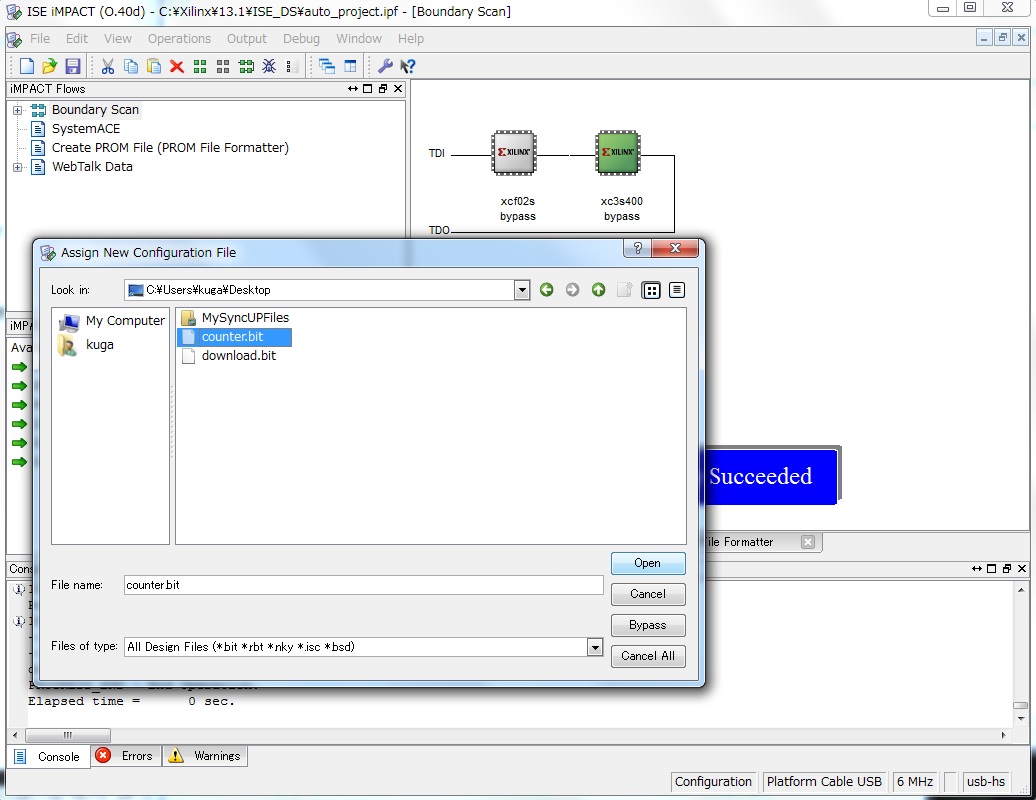

FPAGへの構成データのダウンロードには iMPACT というプログラムを使用します。

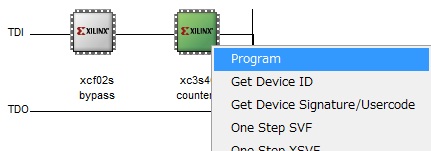

をダブルクリックすると、以下のウィンドウが開きます。
Program Succeeded と表示されればOKです。
動作確認方法は以下の通りです。
- CEのスイッチは上が1、下が0です。上にした状態で、クロックのスイッ
チを押すとカウントアップしますか。
- カウンタは0000から順に1111までカウントアップしますか。また、1111
の次は0000に戻りますか。
- RSTの押しボタンスイッチを押すとカウンタの値は0000になりますか。
問題なく動作していれば、以上で本テーマは終了です。
