演習課題 16 ビット ALU

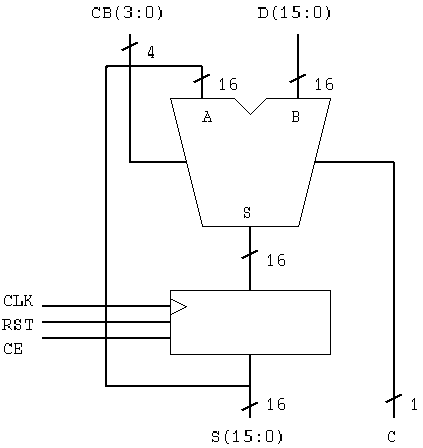

演習として 16 ビットの ALU を取り上げます。まず、設計する ALU の仕様を 明確にします。演習で使用するALUは以下の図のように演算結果を累算するレ ジスタを含むもので、このレジスタを必ず被演算数にします。レジスタには、 クロックイネーブル、リセット入力があります。演算機能の指定は4ビットあ り以下の機能を持ちます。

コード CB(3:0) 演算結果 備考
００００ 被演算数 機能的には意味がありません
０００１ 被演算数 ＋ 演算数 加算
００１１ 被演算数 − １ デクリメント
０１００ 被演算数 ＋ １ インクリメント
０１１０ 被演算数 − 演算数 減算
１０００ 被演算数 or 演算数 論理和
１００１ 被演算数 xor 演算数 排他的論理和
１０１０ 被演算数 and 演算数 論理積
１０１１ not 被演算数 論理否定

次は、 演算器の構成例 についてみていきます。
