ネットリストの作成

では、「1ビット加算器」のシミュレーションを行います。シミュレーション を行うためには、まず回路図のデータをネットリストに変換する必要がありま す。このネットリストは、シミュレーションだけでなく、FPGAへ実装する際に も使用します。

まず、マネージャから「1ビット加算器」のicon を 選択して

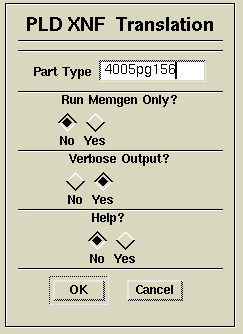

"Part Type" として "4005pg156" を選択してください。 "4005pg156" の前に "スペース"を入れないようにして下さい。 この部品は、実装テ ストの際に使用する FPGA の型となっています。"OK"を押すとネットリストで あるxnf ファイルを作成します。 ログウィンドウ内で以下のようにリターンコードが"0"であれば正常終了です。

Men2xnf8 ended with return code  0
Done.

次は シミュレータの起動 です。
