構成データのFPGAへのダウンロード

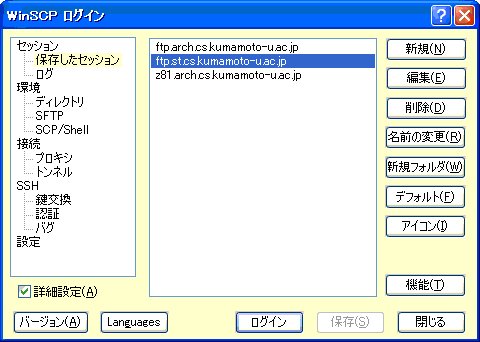

"ftp.st.cs.kumamoto-u.ac.jp" を選択しログインをクリックします。
ウィンドウに学科計算機室のアカウントとパスワードを入力します。
左に計算機、右にあなたのディレクトリが表示されるので
作成した "alu.bit" を計算機側のディレクトリにドラッグ&ドロップによりコピーします。
winSCPでの作業は以上ですのでCtrl＋Shift+Dを押してセッションを終了します。

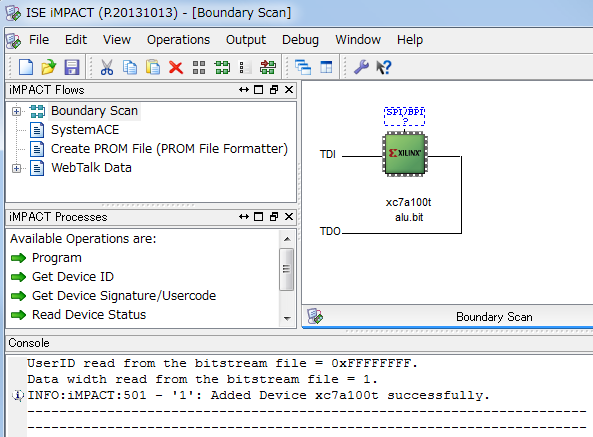

FPAGへの構成データのダウンロードには iMPACT というプログラムを使用します。
をダブルクリックすると、以下のウィンドウが開きます。

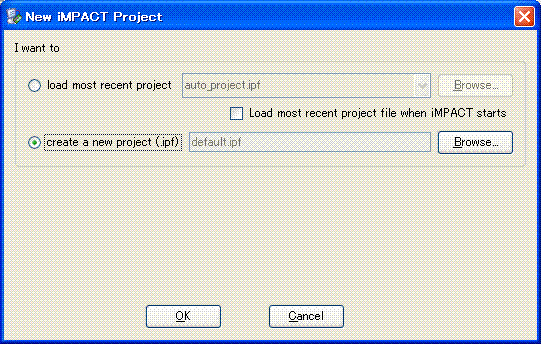

create a new projectを選択しOKをクリックします。

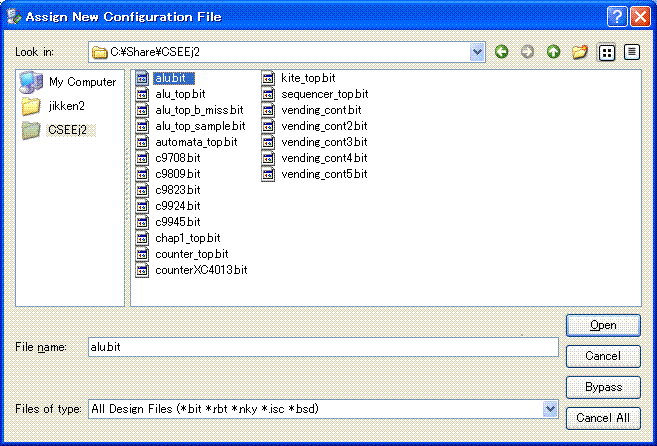

ウィンドウが連続で表示されますのでOK、Cancelをクリックし、先ほど転送したalu.bitを選択してOpenをクリックします

最後のウィンドウはそのままOKをクリックします。

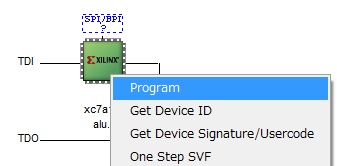

以下のウィンドウが表示されますのでxc3s400alu.bit上で右クリック、programを選択します。

Program Succeeded と表示されればOKです。

動作確認方法は以下の通りです。

• CEのスイッチは上が1、下が0です。3つとも下の状態のときAスイッチとBスイッチの加算結果が
  出力YのLEDに2進数で表示されます。またフラグについても正しく表示されているか確認します。
• 加算以外の演算についても同様にテストを行います。

問題なく動作していれば、以上で本テーマは終了です。
