Verilog-HDLによる記述方法
4ビットバイナリカウンタを Verilog-HDL で記述するのは非常に容易です。
そのため、ここでは記述上の注意点のみ記載しVerilog-HDLのソースをそのま
ま説明することはしません。
Verilog-HDLによる回路の記述方法については、
を参照し、予め予習しておいて下さい。
最下位層
ファイル名は counter.v、モジュール名は counter とします。
入力は、クロック(CLK)、リセット(RST)、クロックイネーブル(CE)。出力は、
カウンタ出力(Q[3:0])です。論理レベルは全て正論理とします。記述例につい
ては、
テキスト
の8ページ、8ビットバイナリカウンタを参考にするとすぐに書けるのではな
いでしょうか?
最上位層
ファイル名は counter_top.v モジュール名は counter_top とします。入力は、
クロック(CLOCK)、リセット(RESET)、クロックイネーブル(CLOCK_E)の3つ。
出力は、カウンタ出力(QO[3:0])とします。クロックとクロックイネーブルお
よびカウンタ出力は正論理ですが、リセットは負論理なので十分注意が必要で
す。
また、この階層では、先に設計した counter モジュールを呼び出す必要があ
りますが、この記述例としては、
テキスト 4ページの全加算器の例が参考になるでしょう。

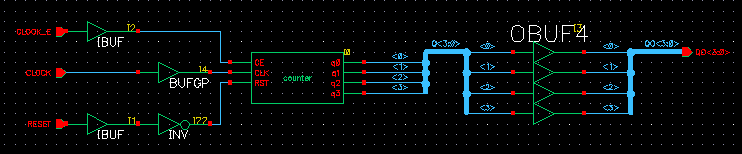

のように、IBUF、BUFGP、OBUF4、のように入力バッファおよび出力バッファを
明示的に配置する必要がありました。しかし、Verilog-HDLで設計する場合に
は、後述の論理合成の際に自動的に挿入することができるため、これらの入出
力バッファは明示的に記述する必要はありません。
記述例としては、
テキスト 4ページの全加算器の例が参考になるでしょう。
実装ボード
実装ボードの階層は、シミュレーションを行う際のテストモジュールに対応し
ます。ファイル名を counter_test.v モジュール名を counter_test とします。
シミュレーションする回路は、第1回の回路図による4ビットバイナリカウン
タと同じ回路ですから、前回用いたテストモジュールがほとんどそのまま使え
るはずです。
こちら を参考にすると良いでしょう。
Verilog-HDLによる4ビットバイナリカウンタは完成しましたか?
次は、 機能シミュレーション についてみ
ていきます。
