ユーザ制約条件ファイルの登録
次に、ユーザ制約条件ファイル（ucf）を登録する。
ユーザ制約条件ファイル内には、FPGAに実装する回路の動作周波数を指示したり、
回路の入出力端子がFPGAの物理端子に割り付けるか等を定義する。

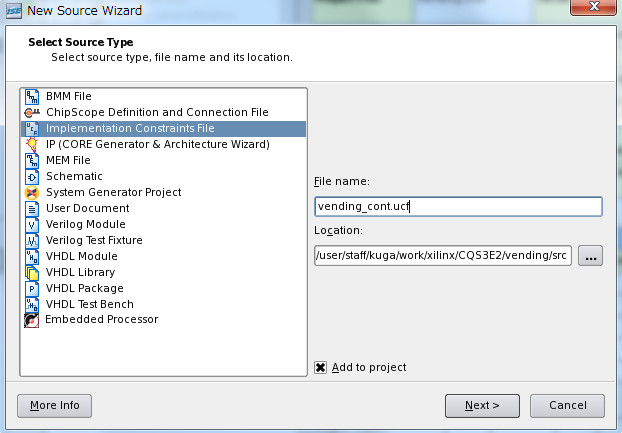

"Project"->"New Source ..." を選択し、"New Source Wizard" ウィンドウを開く。
"Implementation Constraints File" を選択し、
"File Name:" に "desif.ucf" （Topモジュール名と同じ名前で拡張子をucfとする）
"Location:" として "src" ディレクトリを指定して
"Next" を押し、さらに "Finish" を押す。

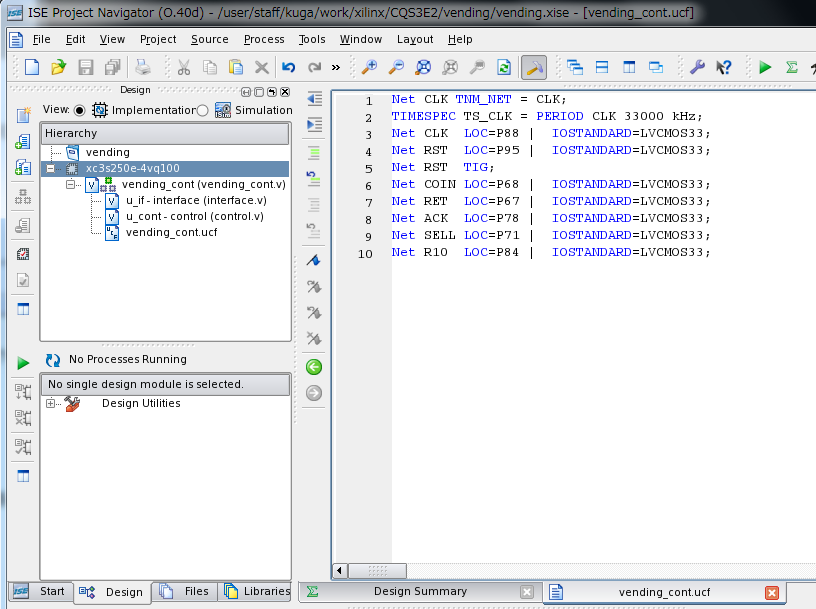

"desif.ucf" を編集するためのウィンドウが開くので、
以下の内容を入力し保存する。
Net CLK TNM_NET = CLK;
TIMESPEC TS_CLK = PERIOD CLK 10000 kHz;
Net CLK LOC=P83 | IOSTANDARD=LVCMOS33;
Net RST TIG;
Net RST LOC=P95 | IOSTANDARD=LVCMOS33;
Net SI LOC=P92 | IOSTANDARD=LVCMOS33;
Net SO LOC=P94 | IOSTANDARD=LVCMOS33;
Net KEY LOC=P90 | IOSTANDARD=LVCMOS33;
Net STR LOC=P91 | IOSTANDARD=LVCMOS33;
Net DE LOC=P85 | IOSTANDARD=LVCMOS33;
Net PE LOC=P86 | IOSTANDARD=LVCMOS33;
Net LED LOC=P98 | IOSTANDARD=LVCMOS33;
次は、 FPGAへの実装処理へ進む。
