KITE マイクロプロセッサのデコーダ・シーケンサ

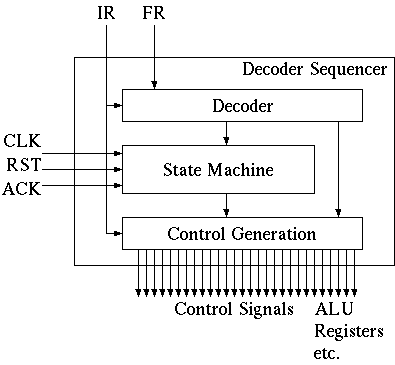

KITE-1 マイクロプロセッサのデコーダ・シーケンサの概念図を以下に示します。
デコーダ&シーケンサは論理回路的には、デコーダ、ステートマシン、制
御信号生成の3つのモジュールから構成されます。しかし、ハードウェア記述
言語で設計する場合、これら3つのモジュールを明確にわけて設計する必要は
ありません。そこで、ハードウェア記述言語の1つのモジュールとしてデコー
ダ&シーケンサを設計していきます。
デコーダ・シーケンサを以下の手順で設計・シミュレーションします。
では、 デコーダ・シーケンサの入出力定義 についてみていきます。
