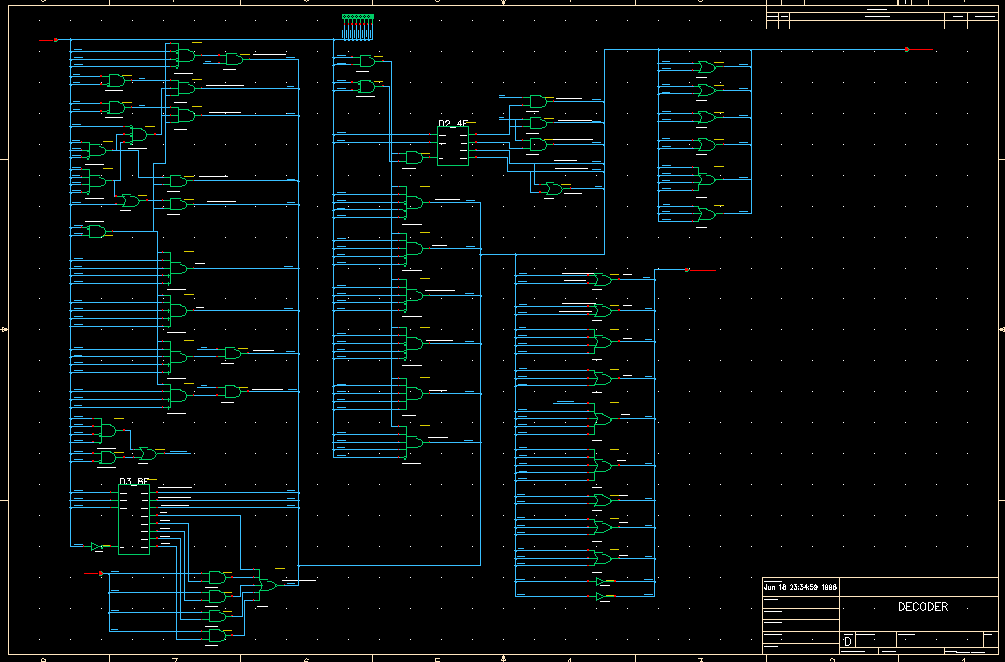

命令デコーダの設計

• 個々の命令を識別するための信号を設計します。


• ステートマシンを制御するための信号を設計します。ステートマシンの 制御に必要な制御信号は １バス構成の実行フェー ズ表 において、Ｅ１で終了する命令群、Ｅ３で終了する命令群、…とい うように状態の変化に応じ設計します。


• 次に設計する制御信号生成では、ステートマシンのための制御信号を設 計するのと同様に、似た動作をする命令群に注目し設計します。 １バス構成の実行フェーズ表 を基にして、 同じ動作をする命令を命令群として現す信号を設計します。


• 分岐命令では、分岐するか否かを示す制御信号を設計しておきます。

次は、 制御信号生成の設計 についてみていきます。
