命令レジスタの読出し制御回路

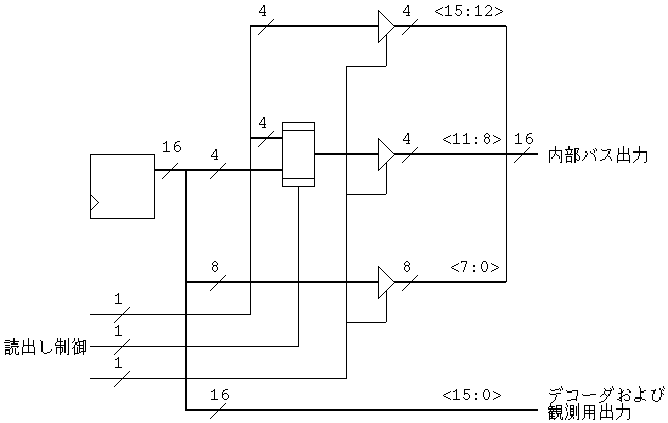

命令レジスタは基本的には 非同期リセット、書込み制 御、出力制御付きレジスタ ですが、読出し制御が複雑になっています。 命令レジスタの読出し制御は以下の４状態を選択する必要があり、最低２本の 制御線が必要です。 以下の例は、読出し制御線として３本使用する例です。
