動作確認
これまでのステップにより、FPGAに書く込むためのハードウェア情報および
プロセッサ用のソフトウェア情報を作成することができました。
まず、これら2つの情報を合わせて1つの構成情報にまとめます。

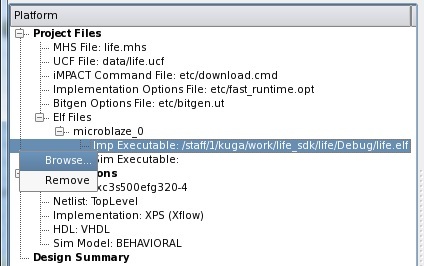

XPSの"Platform"タブ内の"Elf Files"->"microblaze_0"->"Imp Executable:"
でマウスの右を押して"Browse..."を選択します。

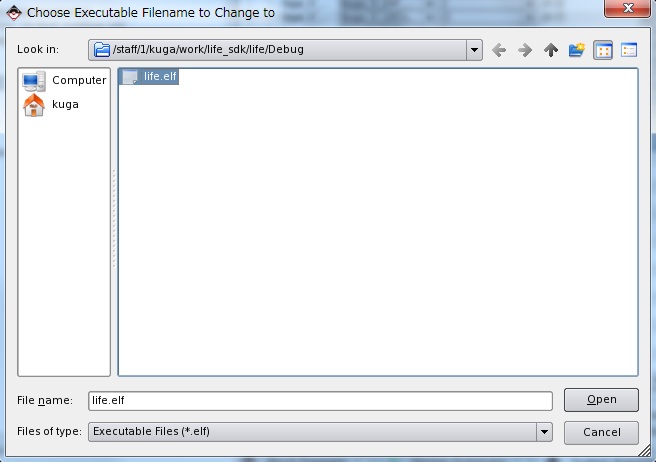

"File name:" に、SDKで作成した実行プログラムである "life.elf" を設定します。
メニューアイコンの
を押して、
FPGAへ実装する構成データ "download.bit" を生成します。
もし、この際に、
********************************************************************************
At Local date and time: Mon Apr 11 13:40:07 2011
make -f life.make init_bram started...
make: `init_bram' に対して行うべきこ事はありません.
Done!
のようなメッセージが出る場合には、"implementation" ディレクトリ内の
"download.bit"を削除して、もう一度メニューアイコンのを押して、FPGAへ実装する構成データ
"download.bit" を再生成します。
それでは、動作確認を行います。
実験ボードとコンピュータとの接続を行います。
- 実験ボードの電源スイッチがOFFになっていることを確認して、
電源を接続します。
- 実験ボードと液晶モニタとをケーブルで接続します。液晶モニタの電源をON
にします。
- 実験ボードの電源スイッチをONにします。電源コネクタ横の赤いLEDが点灯
します。
- 実験ボードとワークステーションをUSBケーブルで接続します。USBコネクタ
下の緑のLEDが点灯します。
準備ができた後、メニューアイコンから
(Download Bitstream to the FPGA) を押
して実行します。これにより、1つにした構成情報を用いて、FPGAを初期化する
ことができます。
液晶モニタ上でライフゲームは正しく動作したでしょうか?
