組込みシステムの実装処理
設計した組込みシステムを実験ボード上のFPGAに実装する処理を行います。
はじめに，これまで作成してきたダイアグラムをハードウェア記述言語へ変換します．
下図のように，

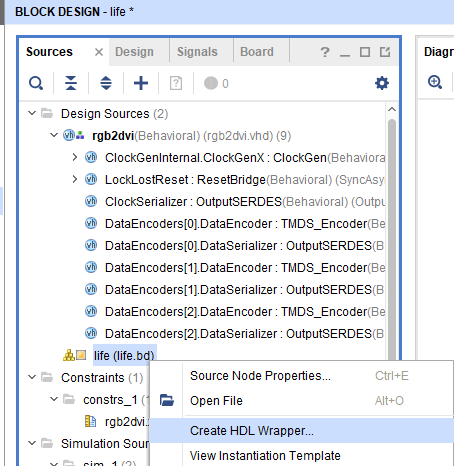

"Sources"の"Design Sources"の"life (life.bd)"所でマウスの右ボタンを押し，
"Create HDL Wrapper..."を実行します．
次に表示されるウィンドウはそのまま"OK"を押します．
次に表示されるウィンドウで"rgb2dvi"モジュールの"aRst"と"SerialClk"
が未接続であるとの警告が出ますが，これはそのまま"OK"を押して無視して構いません．
作成された"life_wrapper"がFPGAへ実装する最上位階層になります．現状では
"rgb2dvi"が最上位階層になっているので，これを以下のように

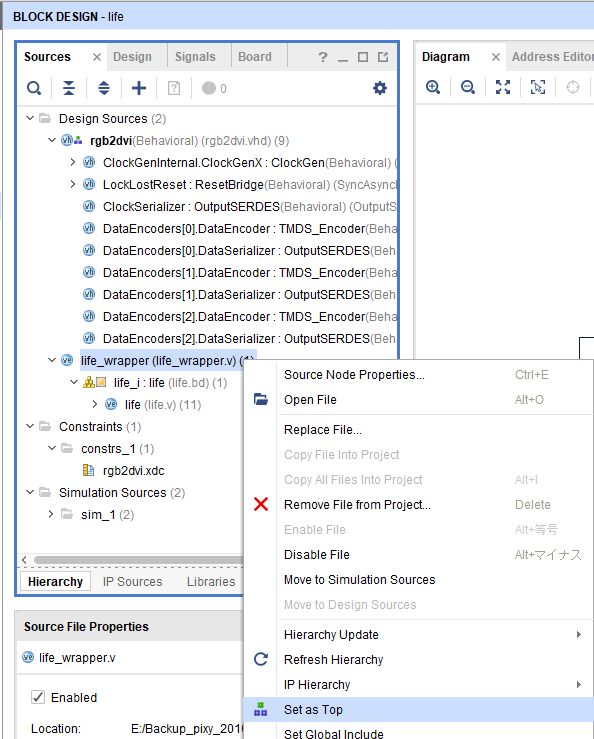

"life_wrapper"の所でマウスの左ボタンメニューから"Set as Top"を実行します．

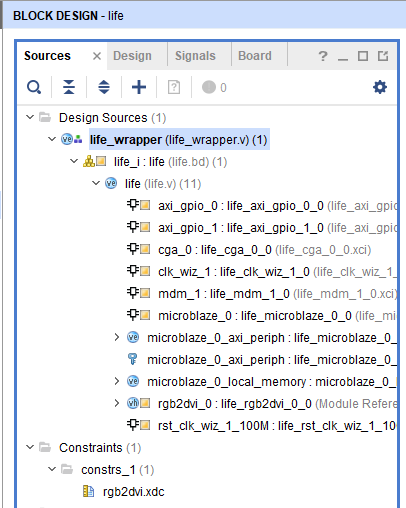

実行後は，以下のように"life_wrapper"が最上位階層となり，"rgb2dvi"も下
位階層に配置されます．
メニュー上の"Run Implementation"
をクリックします。
これにより、設計した組込みシステムをFPGAに実装する"論理合成"処理と"配置・配線"処理が実行されます。

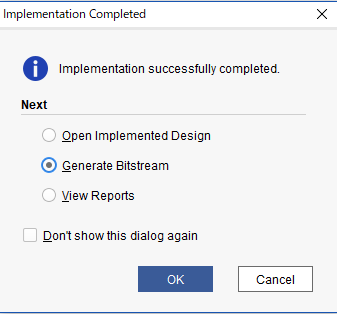

問題がなければ，途中以下のウィンドウが表示されますが，
"Generate Bitstream"を選択して"OK"を押します．これにより，FPGAへ書き込
むための構成データファイル（ビットストリームファイルという）が作成され
ます．
次は、 プログラムの作成 です。
