回路図入力による設計の概要

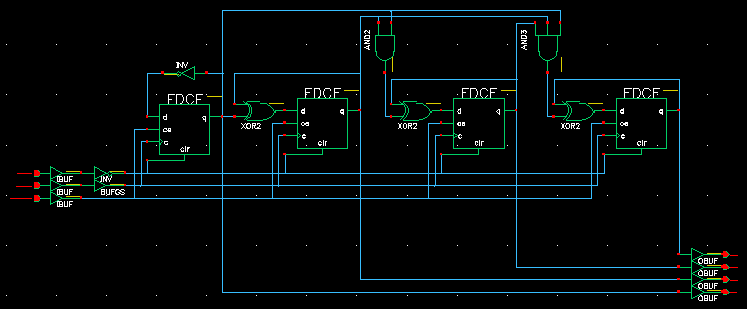

これから実際に設計しようとする回路は、下図のような4ビットバイナリカウ ンタです。 この回路をそのまま入力するのではないので注意して下さい。


入力は、クロック(CLOCK)、クロックイネーブル(CLOCK_E)、リセット(RESET) の3つ。出力は、カウンタの出力で Q0, Q1, Q2, Q3 です。この程度の回路で は、一枚のシートに全ての回路を記述することができます。しかしながら、通 常大規模な回路を入力する時は、回路を機能単位に分割したり階層的に記述し たりします。また、意味のある信号線を束ねてバスとして記述したりもします。

したがって、以上の項目を全て理解できるように話を進めていきます。


では、実際に 回路図エディタを使ってみましょう。
