シミュレータの起動

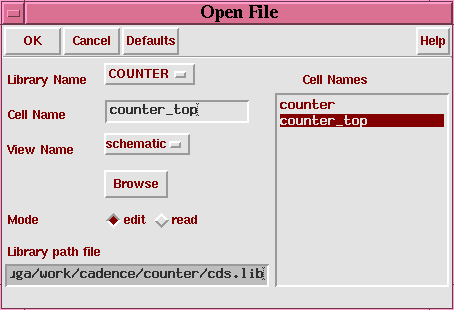

シミュレータを起動します。まずは設計したカウンタの最上位図面をopenしま す。(既に回路図ウィンドウを開いているのであれば、先に進んで下さい。) フレームワークウィンドウから "File -> Open" を選択して Open File ウィ ンドウを表示します。以下のように、設計したカウンタの図面(セル名は counter_top のはずです)を指定し OK を押します。

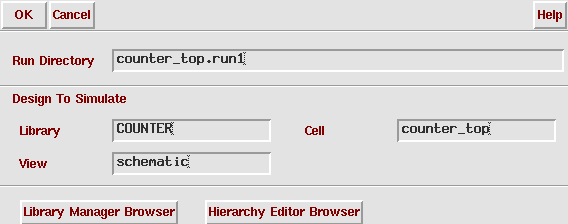

図面が現れたら、"Tools -> Simulation -> Verilog-XL"をメニューか ら選択します。すると、以下のようなシミュレータのセットアップウィンドウ が現れます。Run Directory に書かれているディレクトリ名の所にシミュレー ションに関する各種ファイルが作成されます。そのまま OK を押してください。

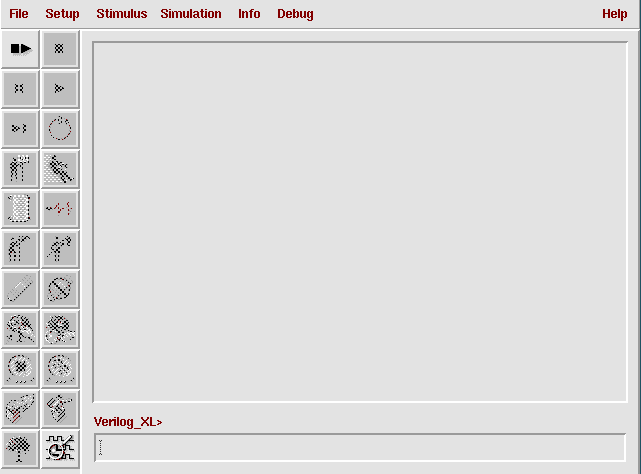

すると、以下のようなシミュレータコントロールウィンドウが現れます。


次は テストベクタの入力 です。
