シミュレーション結果の確認

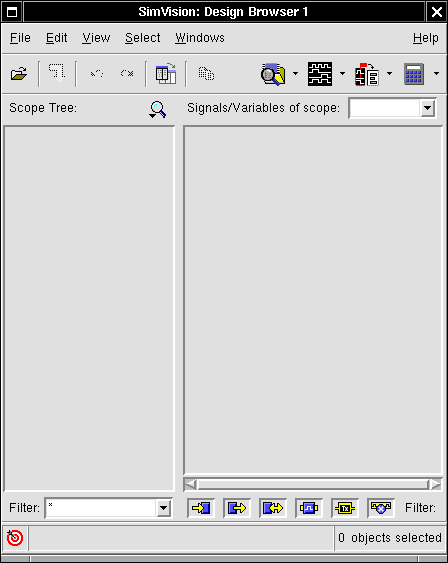

まず表示すべき、シミュレーション結果の情報が含まれたデータベースのファイルを指定します。 SimVisionのDesign Browserウィンドウのメニューから "File -> Open Database" を選択するか、ツールバーの

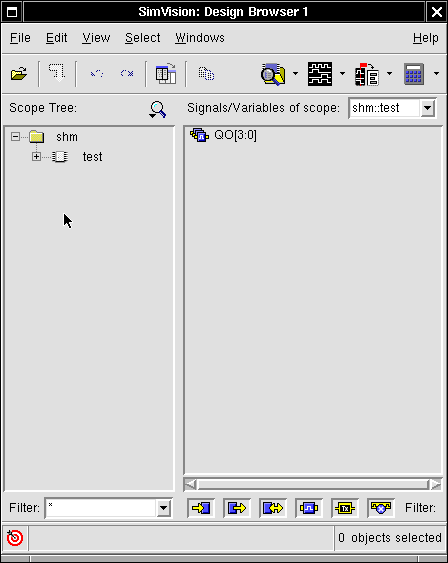

ここで開くのは、"counter/"ディレクトリ以下にある"counter-top.run1/RunObject.0/shmDir/shm.db/"というディレクトリ内に生成された"shm.trn"というファイルです。開くと以下のように表示されます。

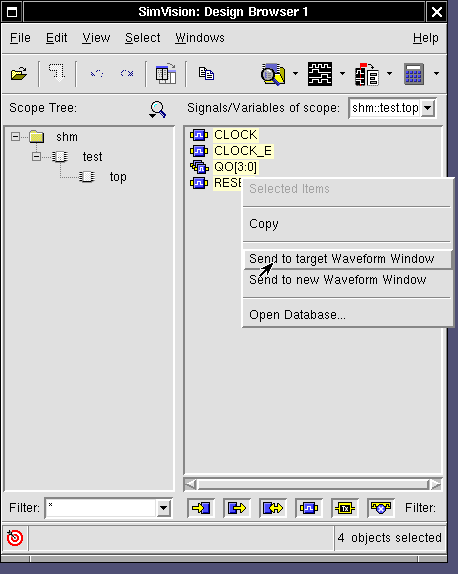

Scope Treeに"test"が表示されているので、これをダブルクリックします。 すると、その下に"top"という項目が表示されますので、これをクリックします。 右側に観測可能な信号が表示されます。信号の一番上をマウスでクリックしそのまま下にドラッグすると、信号全てを選択できます。 この状態で右クリックをし、"Send to target Waveform Window"をクリックする、もしくはツールバーのをクリックします。

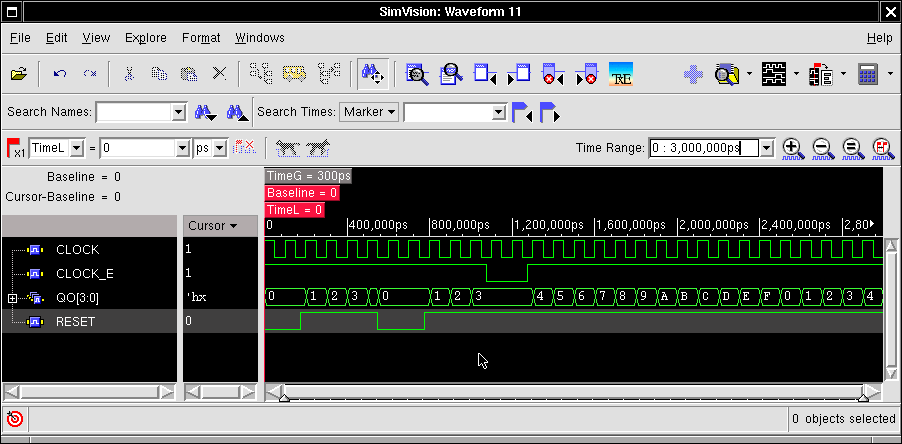

すると、SimVisionの波形表示ウィンドウ(Waveform)が表示され、シミュレーション結果が波形で確認できます。

正しく動作していますか？ クロックの立上りで直ち に出力が変化していることに注目しておいてください。

以上が、シミュレーションの基本的な操作方法です。シミュレーションを終了 する際には、波形表示ウィンドウ(Waveform)、Design Browserウィンドウ、シミュレーションコントロールウィンドウ 共に、メニューの "File -> Exit"を選択して終了させてください。

シミュレーション結果表示の際の補足説明

次は FPGAへの実装作業 に移ります。
