まず検証用ボードの説明です。

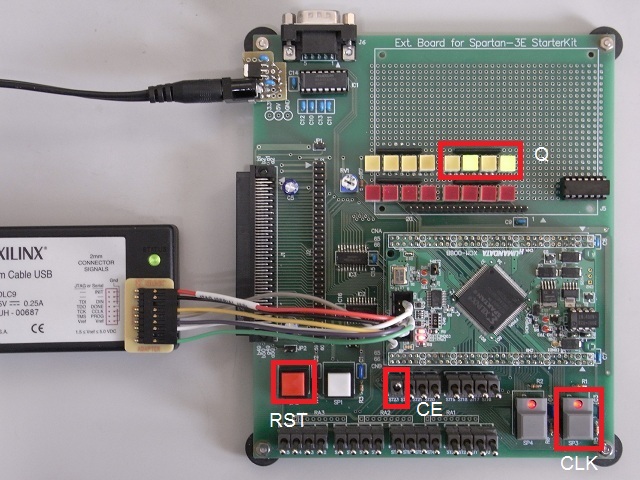

動作検証に用いるFPGAはXilinx社製FPGAでXC3S400というものです。このFPGAにス イッチやLED表示器等をとりつけて動作の観測性を良くした実験用ボードを検 証に使用します。以下にそのボード写真を示します。
検証ボードの回路は以下のようになっています。たとえばリセットスイッチを 押したときは、FPGAへ"H"のレベルが入るようになっています。Q[3:0]はその ままソースドライブでLEDに接続されています。したがって、正論理で出力し さえすれば1のときに点灯します。
