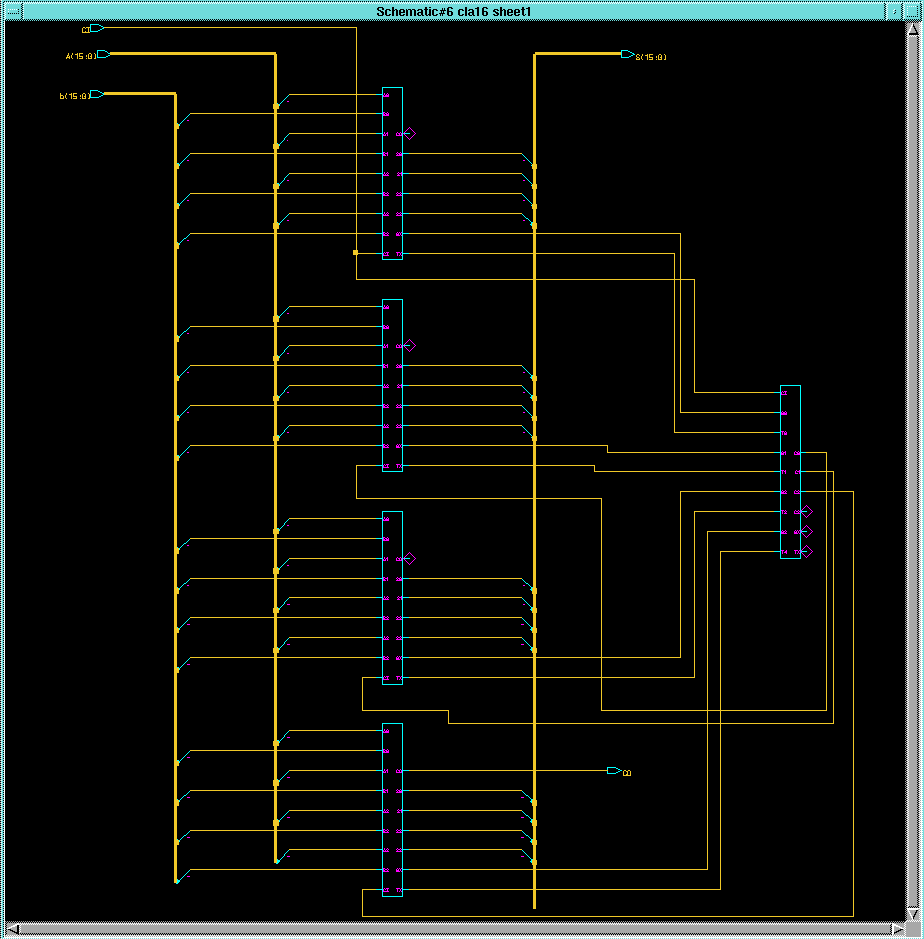

回路で示しているように、4ビットの桁上げ先見器が木構造に接続されている ことが分かると思います。
さて、この回路を入力するためには、バスの記述する必要があります。バス線 を引く場合は、マウスの左を押して出てくるメニューの中で"Bus"を選択して ください。

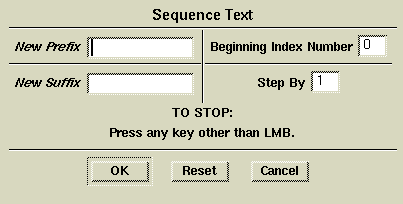

またバスから必要なビットの引出しをするときは、バスリッパーを 使用する必要があります。バスリッパーは XACT_LIB の XC4000 シリーズライ ブラリの中に "rip" という名前で用意されています。最初にバスリッパーを 配置したときは、引き出すビット番号が"R"となっていて指定されていません。 ビット番号を指定する方法は、バスリッパーひとつを選択状態にした後、マウ スの左を押して出てくるメニューの中で"Properties"の"Sequence Text..."を 選択してください。 Sequence Text サブウィンドウが現れます。ここで"OK" を押した後、バスリッパーをマウスでクリックしていくと、押すたびにビット 番号が定義されていきます。なお、ビット番号を途中から始めたい場合は "Beginning Index Number"を "0"以外の数字にした後"OK"を押せば行えます。

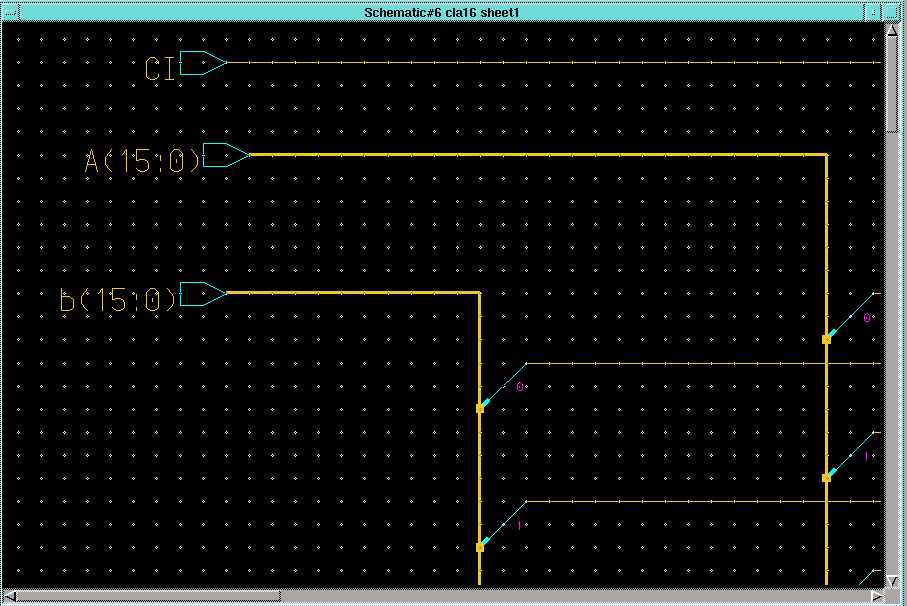

バス名を記述する際には"A(15:0)"のように括弧でビット範囲を指定します。 回路図のバス部分を拡大した図を以下に示します。
バス記述以外の操作については、今までに説明した方法で回路を記述すること ができます。回路入力終了後シンボルまで作成してください。
次は、加算器を用いてALUとして動作させるために必要な論理演算& データ修飾回路の作成に移ります。
その前に、ここで作成した16ビット桁上げ先見加算器を シミュレーションしてみましょう。
次は、 1ビット論理演算回路の作成です。
