1ビット論理演算器&データ修飾器の入力

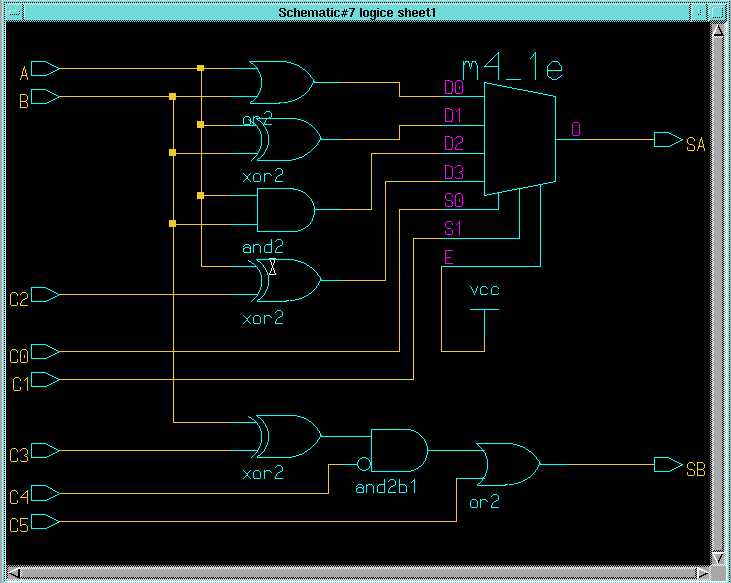

これまでに16ビットの加算器は作成しましたが、これをALUとして利用するた めには、論理演算器も必要です。また、加算器を用いて減算を行うための補数 器やインクリメント、デクリメントを行うための"0" や"-1" も必要です。そ のための 1ビット論理演算器&データ修飾器を作成します。 回路は以下の通りです。入力端子は被加算数および加算数である、A, B, 制御 信号である C0〜C5の8本、出力端子は演算結果である SA, SB の2本がありま す。

この回路は今までに説明した方法で回路を記述することができます。回路入力 終了後シンボルまで作成してください。

次は、1ビット論理演算器&データ修飾器を用いて、 16ビット論理演算器&データ修飾器を作成します。
