16ビット論理演算器&データ修飾器の入力

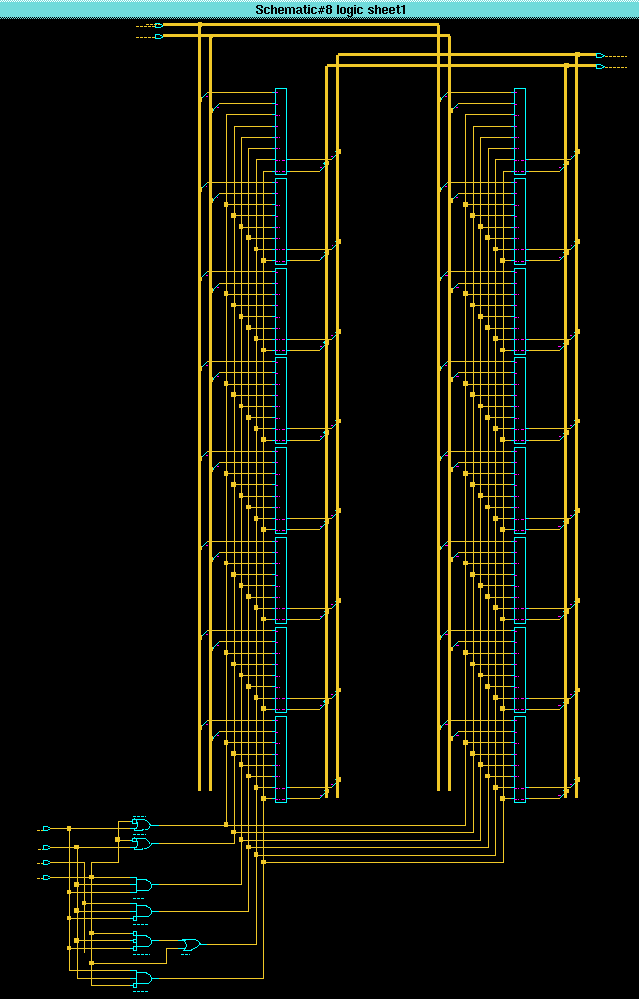

1ビットの論理演算器&データ修飾器を使用して16ビット論理演算器& データ修飾器を作成します。 回路の概要は以下の通りです。入力端子は被演算数および演算数である、A0〜 A15, B0〜B15, 制御信号である C0〜C3の36本、出力端子は演算結果である SA0〜SA15, SB0〜SB15 の32本があります。

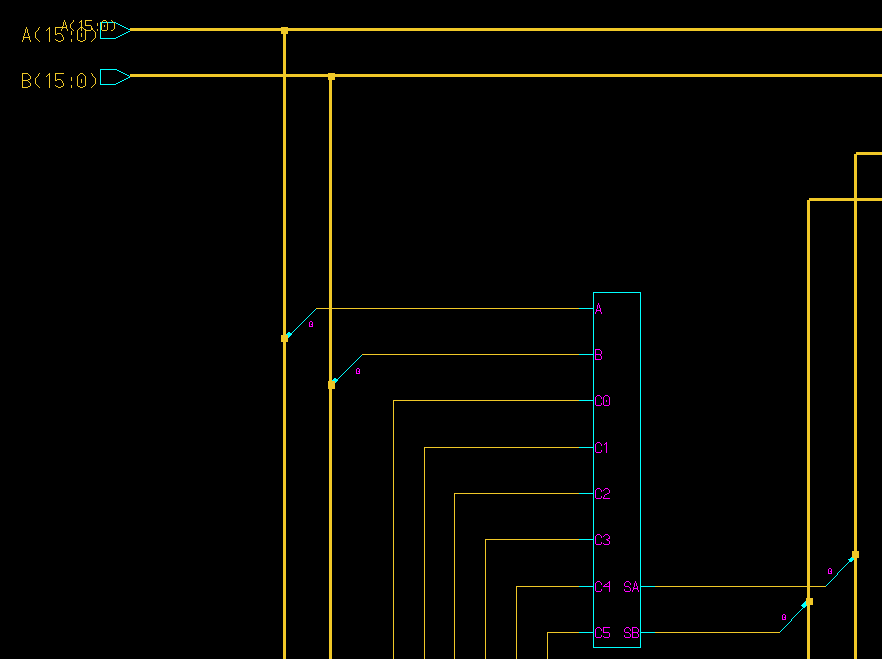

バス部分の拡大回路を以下に示します。

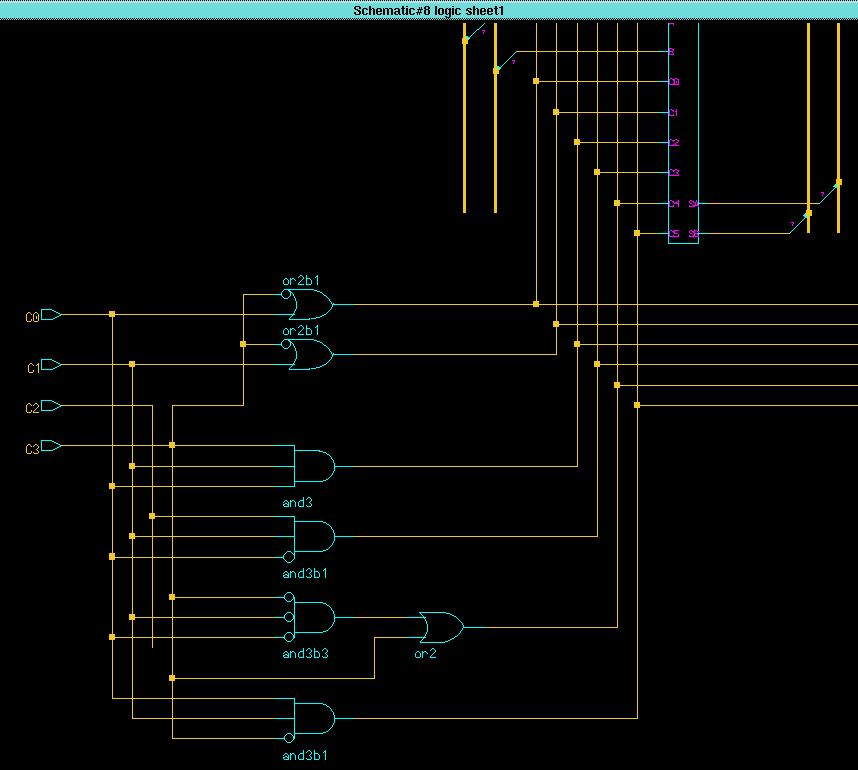

また、制御部分の拡大回路を以下に示します。

この回路は今までに説明した方法で回路を記述することができます。回路入力 終了後シンボルまで作成してください。

次は、今までに作成した部品を組み合わせて 16ビッ トALUを完成させます。

次は エディタの起動 です。
