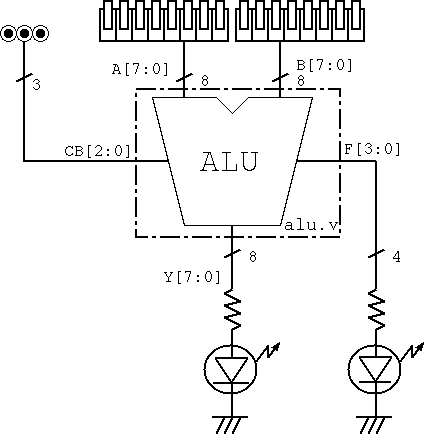

For implementation, we have to write a user constraint file "alu.ucf".
Some constraints are described in ucf file.
## Switches NET "B<0>" LOC = "U9" | IOSTANDARD = "LVCMOS33"; NET "B<1>" LOC = "U8" | IOSTANDARD = "LVCMOS33"; NET "B<2>" LOC = "R7" | IOSTANDARD = "LVCMOS33"; NET "B<3>" LOC = "R6" | IOSTANDARD = "LVCMOS33"; NET "B<4>" LOC = "R5" | IOSTANDARD = "LVCMOS33"; NET "B<5>" LOC = "V7" | IOSTANDARD = "LVCMOS33"; NET "B<6>" LOC = "V6" | IOSTANDARD = "LVCMOS33"; NET "B<7>" LOC = "V5" | IOSTANDARD = "LVCMOS33"; NET "A<0>" LOC = "U4" | IOSTANDARD = "LVCMOS33"; NET "A<1>" LOC = "V2" | IOSTANDARD = "LVCMOS33"; NET "A<2>" LOC = "U2" | IOSTANDARD = "LVCMOS33"; NET "A<3>" LOC = "T3" | IOSTANDARD = "LVCMOS33"; NET "A<4>" LOC = "T1" | IOSTANDARD = "LVCMOS33"; NET "A<5>" LOC = "R3" | IOSTANDARD = "LVCMOS33"; NET "A<6>" LOC = "P3" | IOSTANDARD = "LVCMOS33"; NET "A<7>" LOC = "P4" | IOSTANDARD = "LVCMOS33"; ## LEDs NET "Y<0>" LOC = "T8" | IOSTANDARD = "LVCMOS33"; NET "Y<1>" LOC = "V9" | IOSTANDARD = "LVCMOS33"; NET "Y<2>" LOC = "R8" | IOSTANDARD = "LVCMOS33"; NET "Y<3>" LOC = "T6" | IOSTANDARD = "LVCMOS33"; NET "Y<4>" LOC = "T5" | IOSTANDARD = "LVCMOS33"; NET "Y<5>" LOC = "T4" | IOSTANDARD = "LVCMOS33"; NET "Y<6>" LOC = "U7" | IOSTANDARD = "LVCMOS33"; NET "Y<7>" LOC = "U6" | IOSTANDARD = "LVCMOS33"; NET "F<0>" LOC = "P5" | IOSTANDARD = "LVCMOS33"; NET "F<1>" LOC = "U1" | IOSTANDARD = "LVCMOS33"; NET "F<2>" LOC = "R2" | IOSTANDARD = "LVCMOS33"; NET "F<3>" LOC = "P2" | IOSTANDARD = "LVCMOS33"; ## Buttons NET "CB<0>" LOC = "R10" | IOSTANDARD = "LVCMOS33"; # Right NET "CB<1>" LOC = "E16" | IOSTANDARD = "LVCMOS33"; # Center NET "CB<2>" LOC = "T16" | IOSTANDARD = "LVCMOS33"; # Left
Next, logic systhesis and layout on FPGA .
