Verilog HDLによる暗号ハードウェアの設計ファイル登録
前回までに作成した暗号ハードウェアのVerilog HDLソースを、
プロジェクトに登録する。
desif ディレクトリに移動した後、HDLソースの保存用ディレクトリとして
"src"を作成する。この "src" ディレクトリ内に必要となるHDLソースをコピーする。
$ cd desif
$ mkdir src
$ cp [HDLソースが格納されているディレクトリ]/*.v src
$ cp [HDLソースが格納されているディレクトリ]/*.mem src
$ ls -la src
drwxr-xr-x 4 kuga staff 4096 Jul 28 2011 .
drwxr-xr-x 13 kuga staff 4096 Jan 6 22:02 ..
-rwxr--r-- 1 kuga staff 4086 Jul 28 2011 des.v
-rw-r--r-- 1 kuga staff 1092 Jul 28 2011 desif.v
-rw-r--r-- 1 kuga staff 1044 Jul 28 2011 ffunc.v
-rw-r--r-- 1 kuga staff 3758 Jul 11 2011 keysched.v
-rwxr--r-- 1 kuga staff 128 Jul 1 2011 s1.mem
-rwxr--r-- 1 kuga staff 129 Jul 1 2011 s2.mem
-rwxr--r-- 1 kuga staff 128 Jul 1 2011 s3.mem
-rwxr--r-- 1 kuga staff 128 Jul 1 2011 s4.mem
-rwxr--r-- 1 kuga staff 128 Jul 1 2011 s5.mem
-rwxr--r-- 1 kuga staff 128 Jul 1 2011 s6.mem
-rwxr--r-- 1 kuga staff 128 Jul 1 2011 s7.mem
-rwxr--r-- 1 kuga staff 128 Jul 1 2011 s8.mem
-rw-r--r-- 1 kuga staff 1341 Jul 28 2011 sbox.v
"Project"->"Add Source ..." を選択し、"Add Source" ウィンドウを開く。
"New Project"ボタンを押し、プロジェクトを作成する。

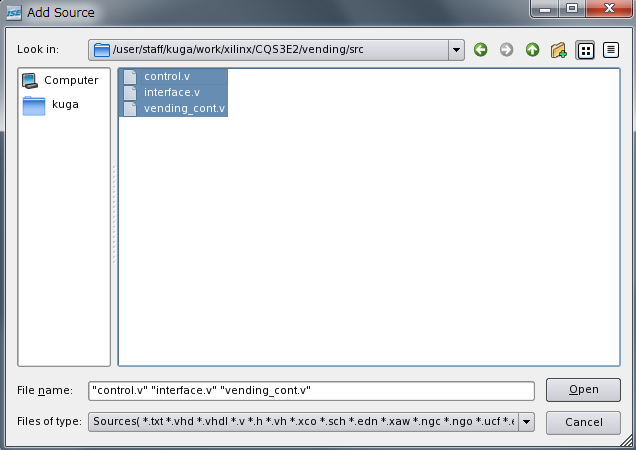

図のように "src" ディレクトリ内の3つのファイルを選択し、"Open"
を押す。

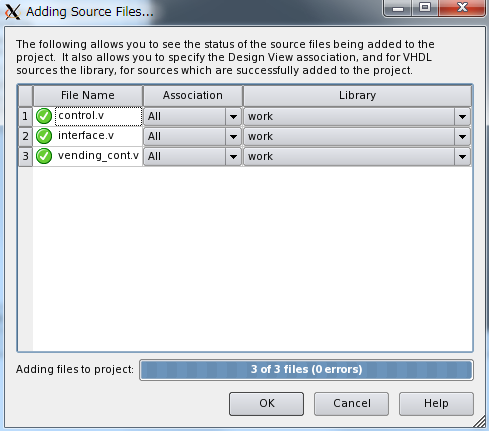

ソースの文法チェックがOKであれば、緑のチェックが表示される。
ファイルを登録するために"OK"を押す。
以下のように、"Hierarchy"内に3つのファイルが登録されていることが確認できる。
次は、 ユーザ制約条件ファイル（ucf）の登録へ進む。
