Xilinx Platform Studio の起動とBase System Builder
Xilinx社製FPGAにおいて、MicroBlazeソフトコアプロセッサを用いる組込みシステムを開発する際には、Xilinx Platform Studo (XPS) を使用します。
以下のコマンドにより XPS を起動します。
$ mkdir life
$ cd life
$ xps &

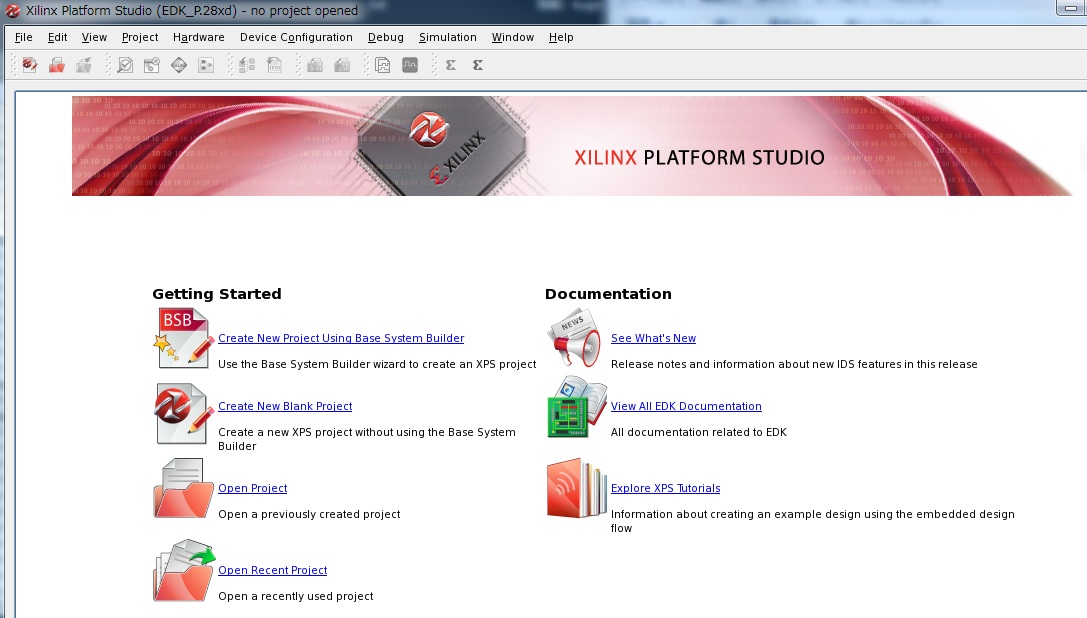

すると、以下のウィンドウが立ち上がります。
"Create New Project Using Base System Builder" を使用して、システムハードウェアの雛形を作成します。左上のBSBアイコンをクリックします。

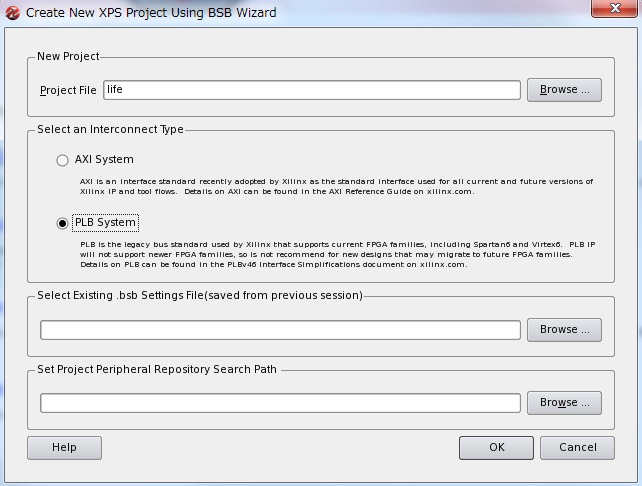

"Create New XPS Project Using BSB Wizard" ウィンドウにおいて、"Project file" として "life" と入力し、"Select an Interconnect Type"として"PLB System"を選択しOKを押します。
以下のような"Base System Builder" ウィンドウが立ち上がりますが、以下のように順次システムの構成を設定していきます。

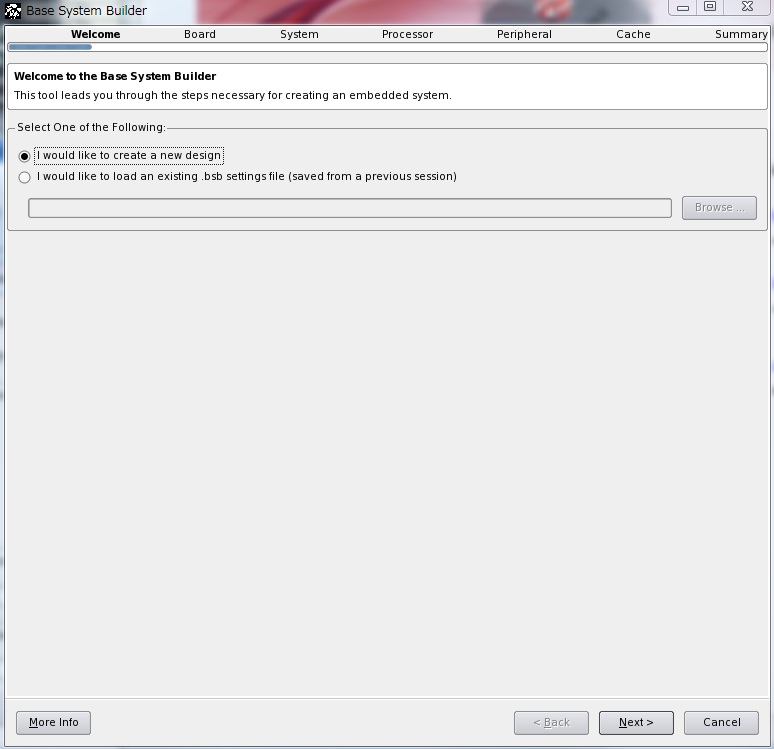

- Welcome: 新規に設計を行うので、"I would like to create a new design" を選択し Next を押します。
- Board: 実験ボードを選択します。
"I would like to create a system for the following development board" を選択して、
- Board Vendor: Digilent
- Board Name: Atlys
- Board Revision: C
を選択し Next を押します。
- System: "Single-Processor System"を選択し Next を押します。
- Processor: MicroBlaze プロセッサのパラメータを設定します。
- Reference Clock Frequency: 100.00MHz (変更できません)
- Processor Type: MicroBlaze
- System Clock Frequency: 75.00 MHz
- Local Memory: 64KB
を選択し Next を押します。
- Peripheral: プロセッサ周辺回路の設定を行います。
Processor 1 (MicroBlaze) Peripherals から、
"DIP_Switches_8bits","Ethernet_MAC", "MCB_DDR2", "PS2_Keyboard_Mouse", "RS232_Uart_1" を Remove します(使用しないため)。

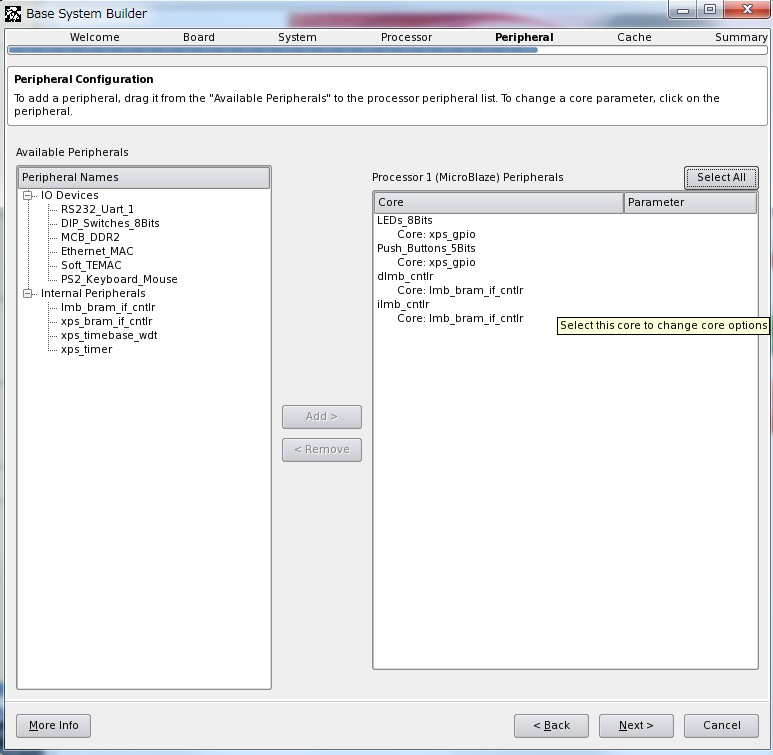

ウィンドウは以下のとおりになります。正しければ、Next を押します。
- Cache: プロセッサのキャッシュメモリの設定を行いますが、今回キャッシュメモリは使用しません。そのまま Next を押します。

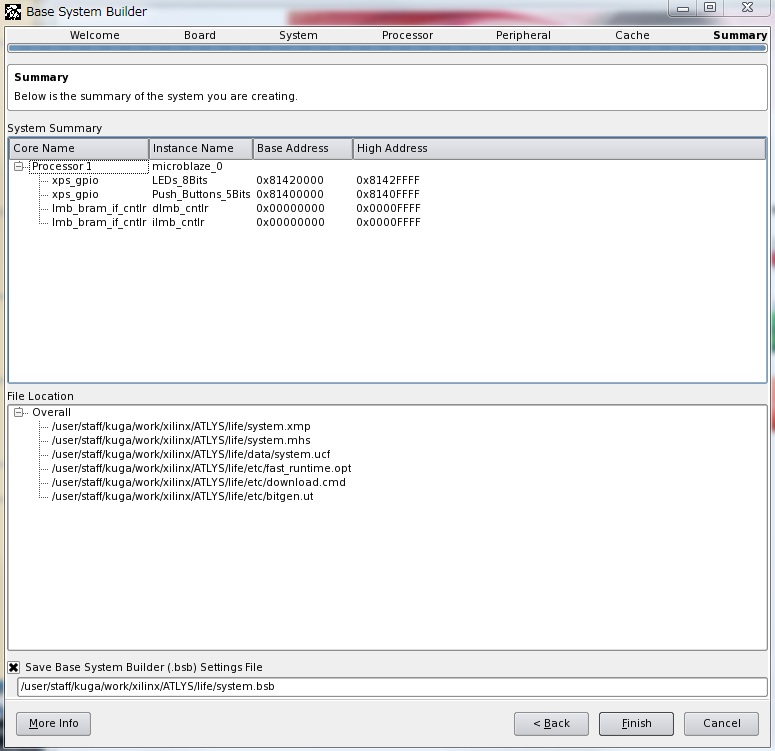

- Summary: 最終的なシステムの確認を行います。以下のようになっていればOKです。最後に Finish を押します。

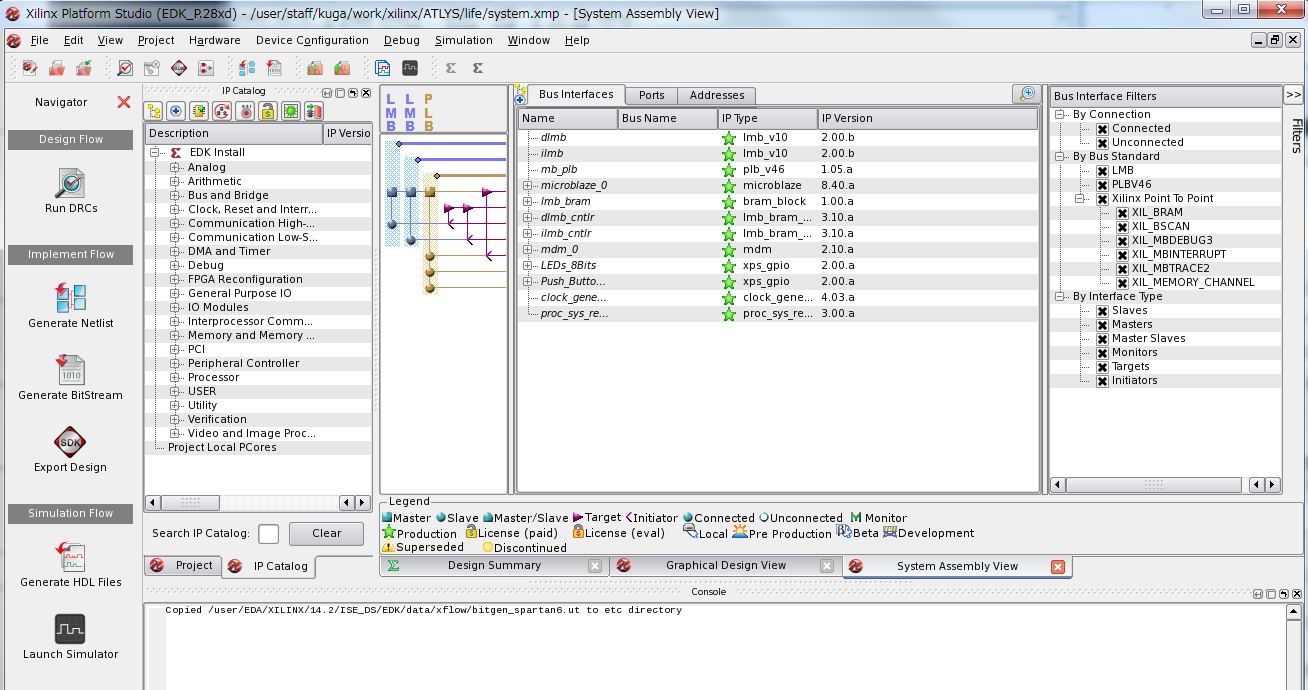

BSBの終了後、XPS は以下のようなウィンドウになります。
次は、 ビデオモジュールの雛形作成 を行います。
