ビデオモジュールの雛形作成

XPSウィンドウのメニューから "Hardware" -> "Create or Import Peripherarl"を選択し、ビデオモジュールの雛形を作成します。
"Crate and Import Peripheral Wizard" ウィンドウが立ち上がりますが、以下のように順次システムの構成を設定していきます。

Crate and Import Peripheral Wizard: 最初のページは何も入力する項目がありません。 Next を押します。
Repository or Project: 新しいペリフェラルを現在のプロジェクトに登録するために、"To an XPS project" を選択して Next を押します。
これにより、新しいペリフェラルは、"~/life/pcores" ディレクトリに保存されます。
Next を押します。
Name and Version: 新しいペリフェラルの名前、バージョン等を設定します。
- Name: vga
- Major revision: 1
- Minor revision: 00
- Hardware/Software compatibility revision: a
- Description: Video Controller for Character Display
と入力し Next を押します。
新しいペリフェラルをプロセッサとどのように接続するかを指定します。ここでは "Processor Local Bus (PLB v4.6)" を指定し Next を押します。

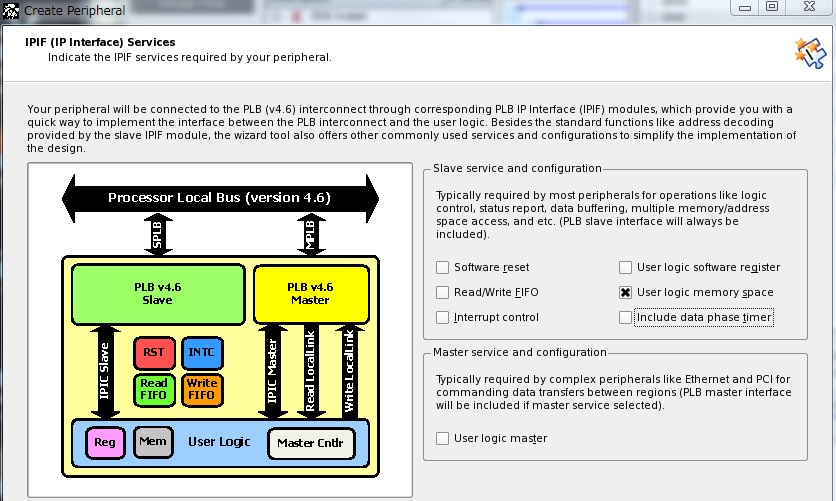

IPIF (IP Interface) Services を指定します。ビデオモジュールはプロセッサからはメモリとして見えますので、下図のように "User logic memory space" のみを選択して Next を押します。
メモリ転送に関するオプションを指定します。今回はバースト転送(メモリのデータを一度に数ワード転送する方式)は行いません。特に設定する項目はありませんので、そのまま Next を押します。
User Memory Space に関する設定を行います。ビデオモジュールはメモリが1系統のみしかありませんので、"Number of user address ranges" は 1のままにしておきます。Next を押します。
IP Interconnect (IPIC) に関する設定を行います。ビデオモジュールはリストに挙げられてあるすべての信号ラインを使用します。そのまま Nextを押します。
シミュレーションに関する設定を行います。今回はシミュレーションを省略しますので。そのまま Next を押します。
設計支援に関する設定を行います。
今回、設計の際に使用するハードウェア記述言語として Verilog HDL を使用します。
"Generate stub 'user_logic' template in Verilog instead of VHDL" を設定します．
この際，別の小さなウィンドウが立上りますが，これはそのままOKを押します．以上を設定して Next を押します。

以上で設定が終わりですが、サマリーを確認して Finish を押します。サマリーは以下のようになっているはずです。

Thank you for using Create and Import Peripheral Wizard!
Please find your peripheral hardware templates under
/user/staff/kuga/work/xilinx/ATLYS/life/pcores/vga_v1_00_a.

Peripheral Summary:

  top name       : vga
  version        : 1.00.a
  type           : PLB (v4.6) slave
  features       : slave attachment
                   user memory spaces

Address Block Summary:

  user memory 0  : C_MEM0_BASEADDR
                 : C_MEM0_HIGHADDR

File Summary

  - HDL source -
  /user/staff/kuga/work/xilinx/ATLYS/life/pcores/vga_v1_00_a/hdl
  top entity     : vhdl/vga.vhd
  user logic     : verilog/user_logic.v

  - XPS interface -
  /user/staff/kuga/work/xilinx/ATLYS/life/pcores/vga_v1_00_a/data
  mpd            : vga_v2_1_0.mpd
  pao            : vga_v2_1_0.pao

  - Misc file -
  /user/staff/kuga/work/xilinx/ATLYS/life/pcores/vga_v1_00_a/devl
  help           : README.txt
  option         : ipwiz.opt
  log            : ipwiz.log

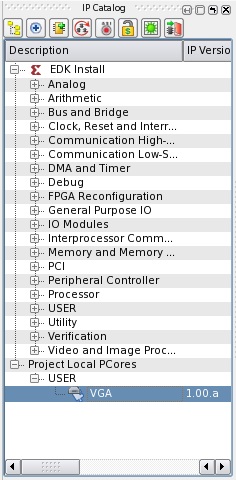

下図のように XPS ウィンドウの "IP Catalog" 内に、作成したビデオモジュールの雛形が登録されていることが分かります。

次は、ビデオモジュールの作成です。
