Vivado の起動とプロジェクト作成

Xilinx社製FPGAにおいて、MicroBlazeソフトコアプロセッサを用いる組込みシステムを開発する際には、Vivado を使用します。
以下のコマンドにより Vivado を起動します。 （$は入力しません．また※以降は説明コメントですので入力しません．）
$ source ~kuga/setup/vivado2019.2	※ 環境設定します．
$ mkdir life				※ 作業用のディレクトリを作成します．
$ cd life				※ 作業用ディレクトリに移動します．
$ vivado &				※ 設計ツールを起動します．
すると、以下のウィンドウが立ち上がります。(図のツールバージョンは2017.4ですがほぼ同じ画面です．)



"Quick Start"の"Create Project >"をクリックして、作業用のプロジェクトを作成します．

最初に立ち上がる"Create a New Vivado Project"ウィンドウはそのまま"Next >"を押します．

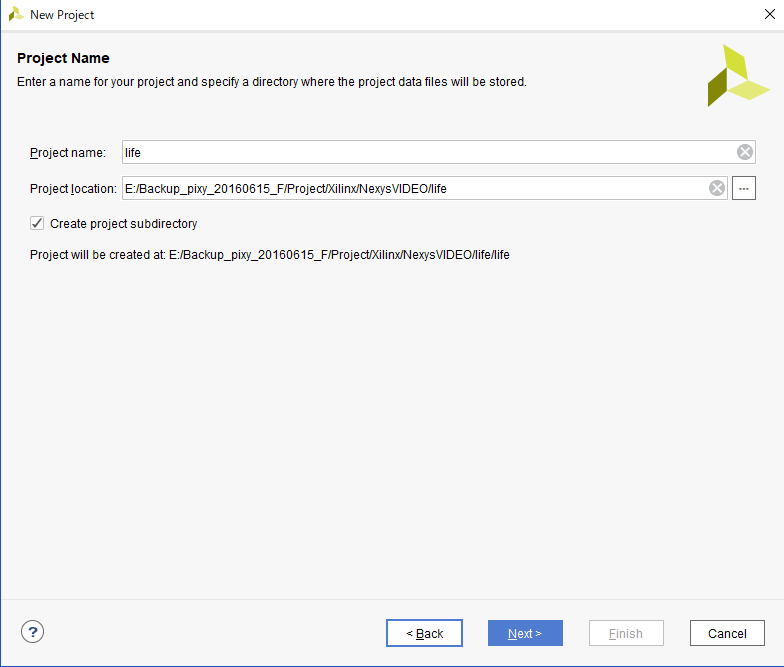

"Project Name" ウィンドウにおいて以下のように設定します． した後，"Next >"を押します。



次の，"Project type"ウィンドウはそのまま"Next >"を押します．
次の，"Add Sources"ウィンドウもそのまま"Next >"を押します．
次の，"Add Constraints (optional)"ウィンドウもそのまま"Next >"を押します．

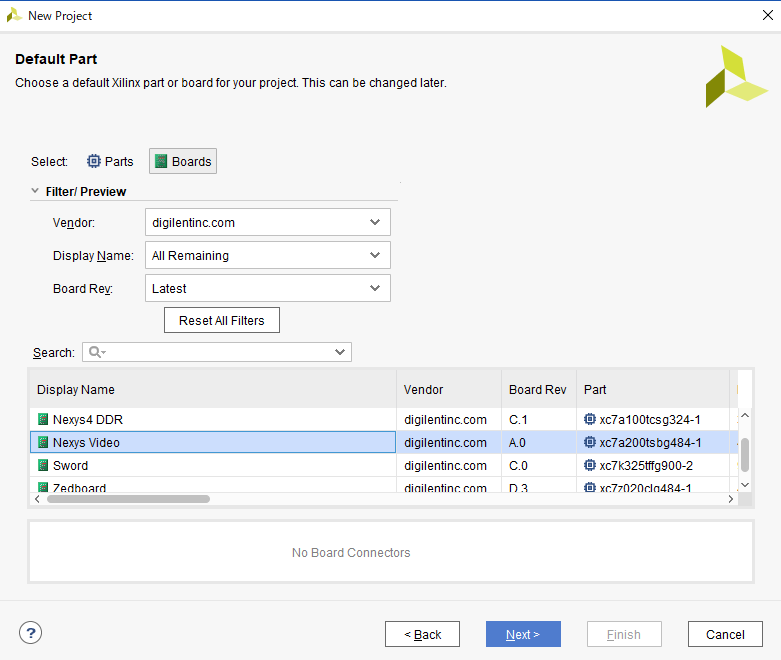

次の，"Default Part"ウィンドウは，以下のように設定します．




以下のように順次システムの構成を設定していきます。
  1. "Select" を "Boards" "Boards" へ選択して、
    を選択し "Next >" を押します。

    次の，"New Project Summary"ウィンドウはそのまま"Finish"を押します．

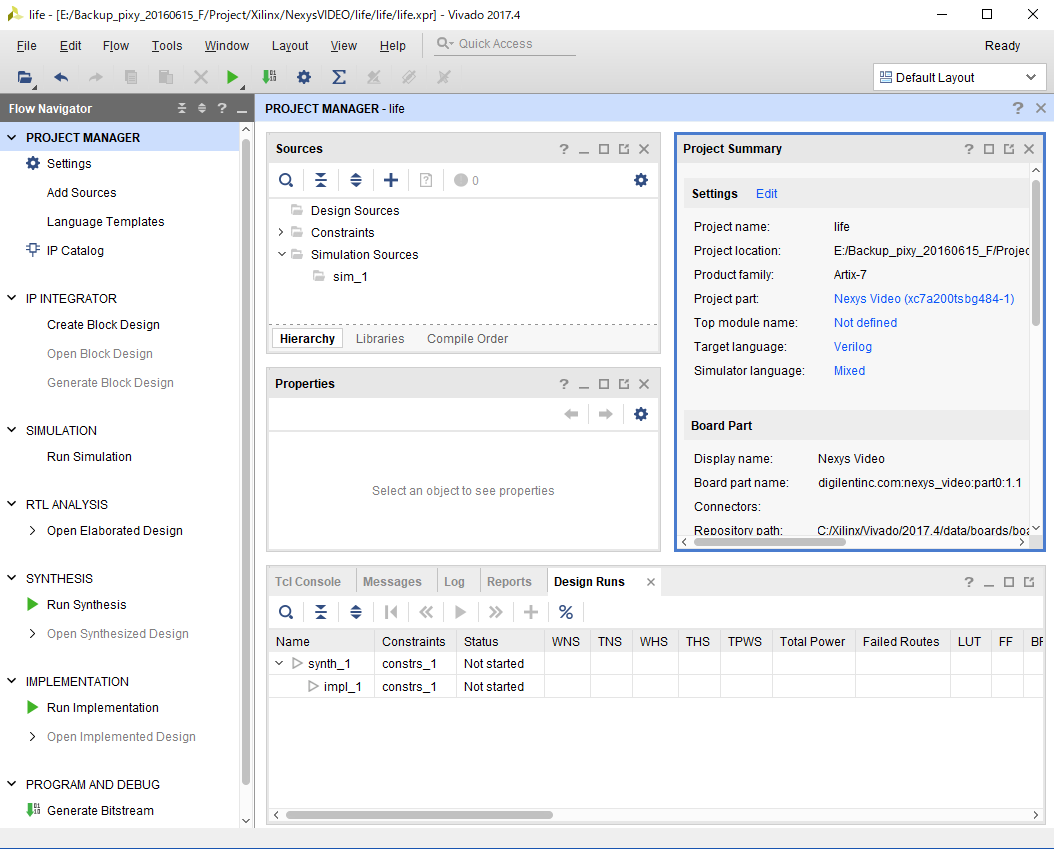

"Create New Project" 終了後、Vivado は以下のようなウィンドウになります。



次は、 組込みシステムの雛形 を作成します。
