組込みシステムの雛形作成

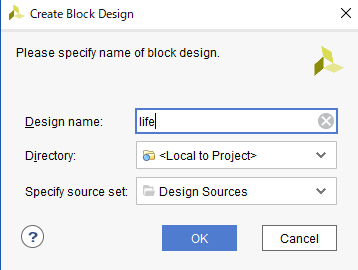

Vivadoウィンドウのメニューから "Flow" -> "Create Block Design"を選択し "Design name"を"life"へ変更したのち"OK"を押します．

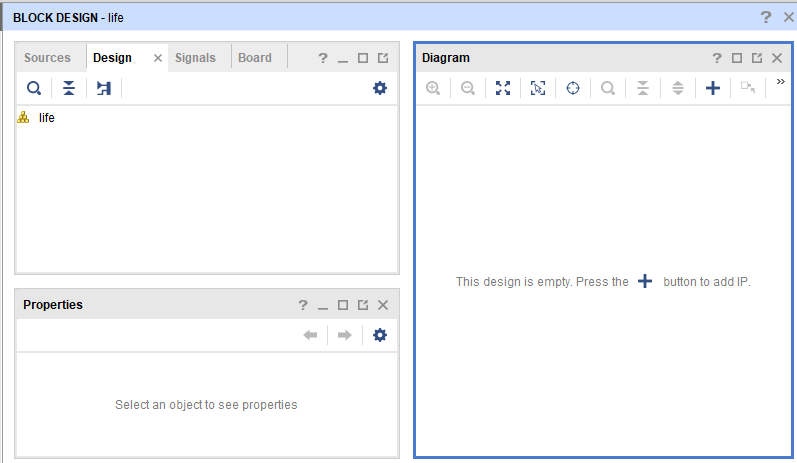

以下のような"Block Design"タブが作成されます．

"Diagram"タブの所にある

の“＋”を押して，あらかじめ用意されているIPモジュールリストを呼び出します．

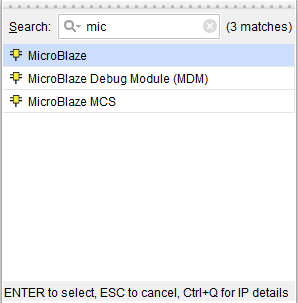

リストから"MicroBlaze"を探しダブルクリックします．

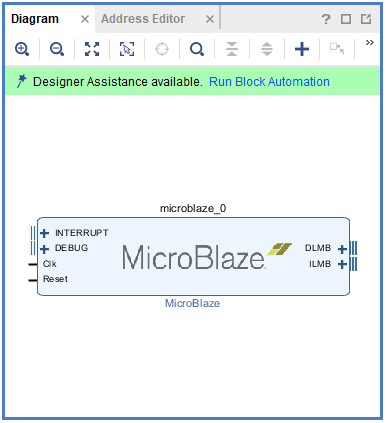

下図のように "MicroBlase"プロセッサのブロックが表示されます．

次に，"Diagram"タブの所にある"Run Block Automation"を押して， "Run Block Automation"ウィンドウを立ち上げます．

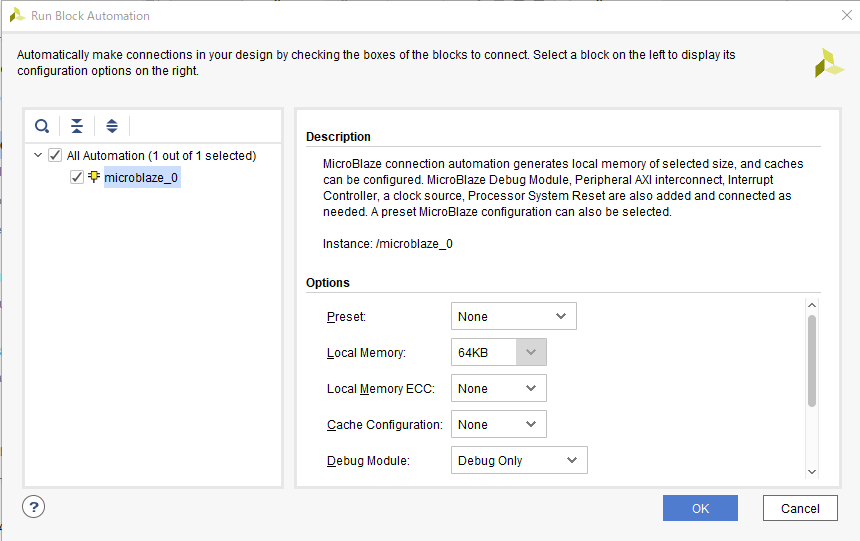

"Local Memory"を64KBに変更してOKを押します．

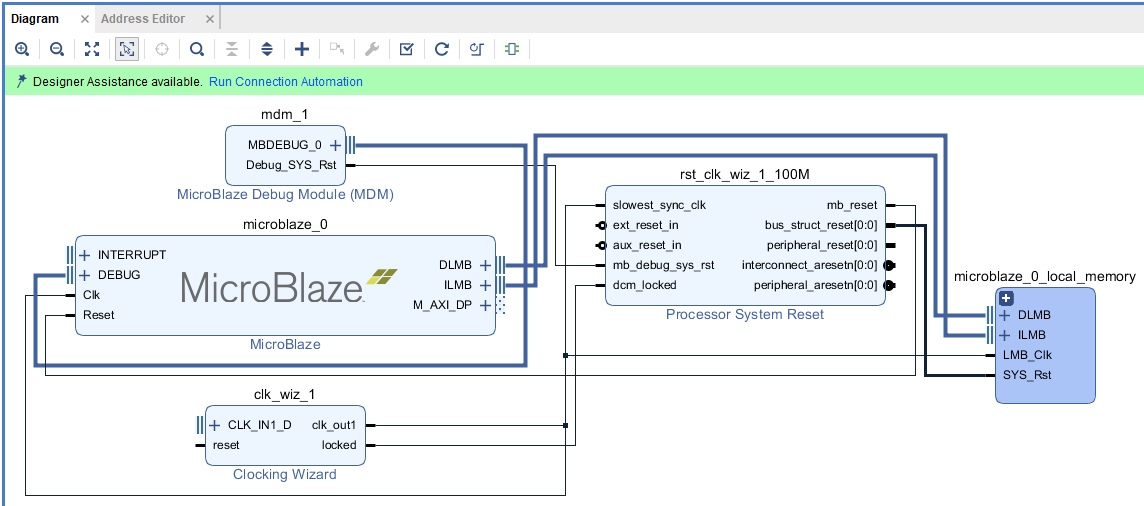

以下のように"MicroBlase"プロセッサの雛形が作成されます．

次に,入出力としてLED，プッシュスイッチ，スライドスイッチを接続します．

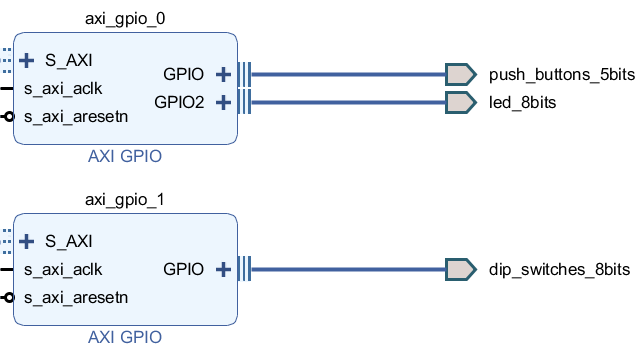

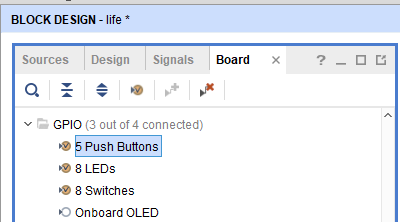

以下のように，"Board"タブを選択し，"GPIO"の所から"5 Push Botton"，"8 LEDs"および"8 Switches"を順番に，"Diagram"の方へドラッグ＆ドロップすることで，入出力用のGPIO（General Purpose Input Output）モジュールを追加します．

次に，クロックモジュールの内容を変更します．これは，Microblazeプロセッサとしては100MHzを使用しますが，画像表示のために75MHzのクロックも必要とするためです．

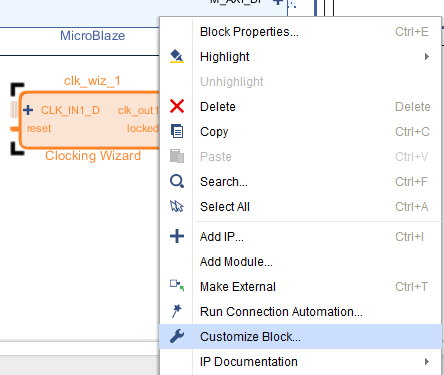

下図のように，"clk_wiz_1"モジュールを選択し，マウスの右ボタンをクリックし，メニューから"Customize Block..."を選択します．

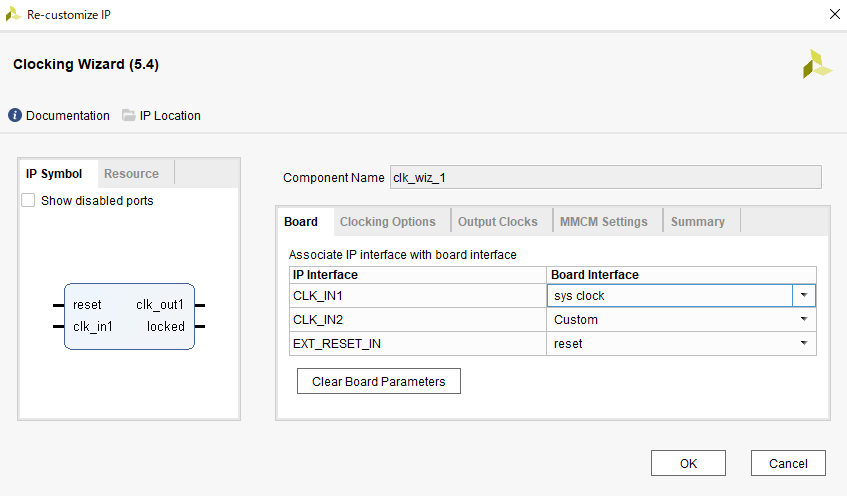

最初に開く"board"タブ内は，"CLK_IN1"を"sys clock"へ，"EXT_RESET_IN"を"reset"へ変更します．

次に，"Output Clocks"タブ内は以下のように変更します．
・"clk_out1"の"Port Name"を"CLK100"に変更します．
・"clk_out2"のチェックを入れて有効にし，"Port Name"を"CLK75"へ，"Requested"を"75.000"に変更します．
・ウィンドウの下の方の"Reset Type"を"Active Low"に変更します．

以上の変更を行って"OK"を押します．

ブロックデザインウィンドウに戻りますが，クロックモジュールの配線が切れた状態になります．また，先に追加したGPIOの接続もまだですので，ここで配線します．

ブロックデザインウィンドウの上部にある"Run Connection Automation"をクリックします．

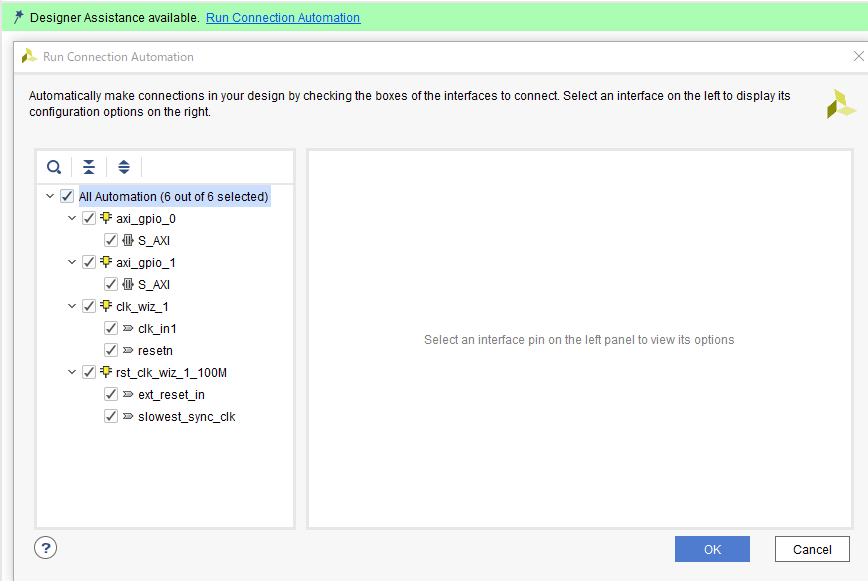

下図のように，"All Automation"のチェックを全てチェックして"OK"を押します．

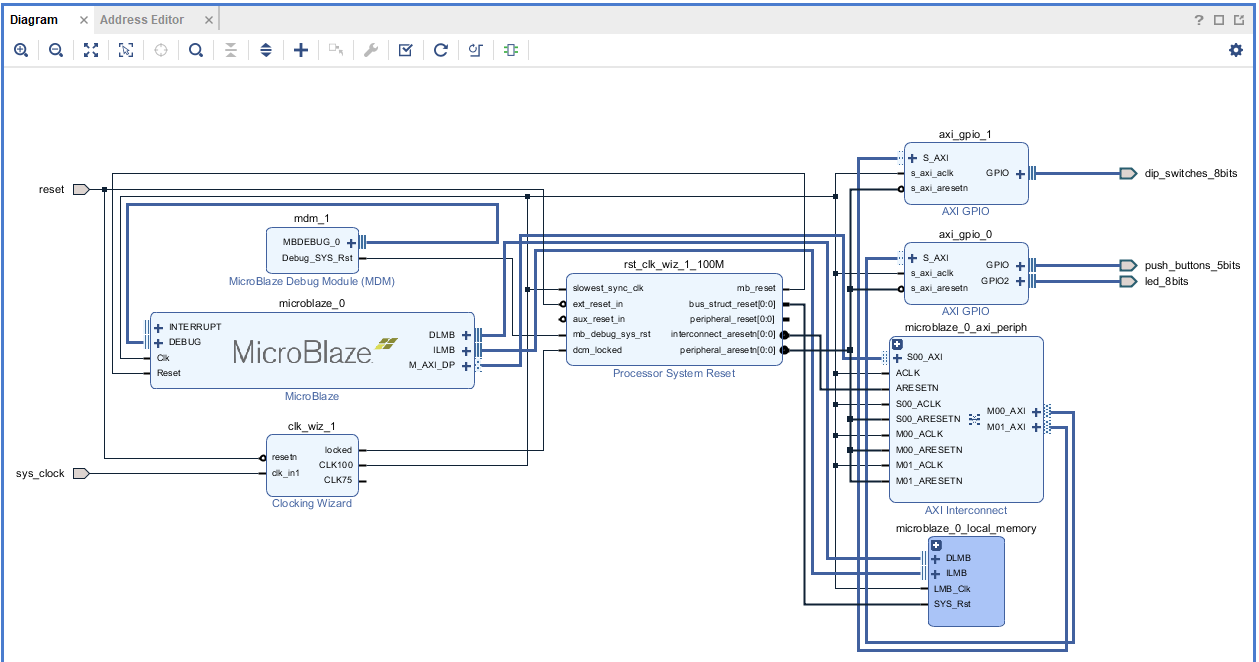

下図のように，現段階でのすべての配線が完了します．

次は、ビデオモジュールの作成です。
