プログラムの作成 (LIFEゲーム)

今回はプログラムの一例としてライフゲームを取り上げます。
ライフゲームとは以下のような生物シミュレーションです。

生物の生死をシミュレーションするゲーム。
3×3の格子において、中心マスの生物の変化をまわりの8マスの状況により定義する。
- 誕生：中心に生物がいないとき、まわりに3つの生物が居れば、中心に生物が誕生する。
- 維持：中心に生物がいるとき、まわりに2～3つの生物が居れば、中心の生物は生き残る。
- 死亡：その他の場合、中心の生物は居なくなる。
プログラムは以下のように処理すれば良い。
1. 初期エリアを用意し、生物を配置しておく。
2. 初期エリアの情報を画面上に表示する。
3. 必要に応じて時間待ちをする。(プロセッサの動作が速いので)
4. LIFEのアルゴリズムにしたがい、各マス毎の生物の情報を求め、ワークエリアの方へ保存していく。
5. すべてのマスについてアルゴリズムを適用すると、ワークエリアに次世代の生物情報が完成する。
6. ワークエリアの内容を初期エリアにコピーする。
7. 2. 以降を繰り返す

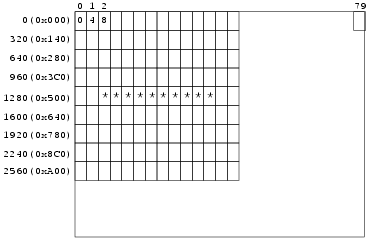

今回作成したビデオモジュールはキャラクタタイプの表示装置ですので、表示したい箇所のビデオメモリに表示したい文字のキャラクタコードを書き込めばOKです。
ビデオモジュールのビデオメモリの先頭アドレスはハードウェア設計において"0x85000000"に設定しました。これを "VRAM_BASEADDR" とするとき、書き込みたい箇所の座標をX、Yとすると、

(int *)VRAM_BASEADDR + Y * 80 + X

のアドレスに書き込みます。

プログラミング言語CによるLIFEゲームプログラムは以下のようになります。

ソース	コメント
#include <xparameters.h> #define VRAM_BASEADDR (int )XPAR_VGA_0_MEM0_BASEADDR #define XSIZ 60 #define YSIZ 40 char what( int , int ); void v_puts( int , int , char ); void v_putc( int , int , char ); static char data1[XSIZ][YSIZ] = { { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 1,1,0,0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,1,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,1,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,1,0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,1,0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,1,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }, { 0,0,0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 } }; static char data2[XSIZ][YSIZ]; int main() { int i,j,num; static char banner = "Microblaze Softcore Processor Video System"; v_puts( 0, 0, banner ); for( j=0; j<16; j++ ){ for( i=0; i<16 ; i++ ) { v_putc( i+64, j+9, 16j+i ); } } for( i=0; i<XSIZ; i++ ){ for( j=0 ; j<YSIZ ; j++ ) { data2[i][j] = 0; } } while(1) { for( i=0; i<XSIZ; i++ ){ for( j=0 ; j<YSIZ ; j++ ) { num=0; if( what(i-1,j-1) ) num++; if( what(i-1,j ) ) num++; if( what(i-1,j+1) ) num++; if( what(i ,j-1) ) num++; if( what(i ,j+1) ) num++; if( what(i+1,j-1) ) num++; if( what(i+1,j ) ) num++; if( what(i+1,j+1) ) num++; if( what(i,j) ) { if( num == 2 \|\| num == 3 ) data2[i][j]=1; else data2[i][j]=0; } else if( num == 3 ) data2[i][j]=1; } } for( i=0; i<XSIZ; i++ ){ for( j=0 ; j<YSIZ ; j++ ) { data1[i][j] = data2[i][j]; v_putc( XSIZ-i-1, j+5, data2[i][j] ? '@' : ' ' ); data2[i][j] = 0; } } for( i=0; i<256; i++ ){ for( j=0 ; j<2000 ; j++ ) { v_putc( 79, 0, i ); } } } } char what( int i, int j) { if( i < 0 ) return 0; if( j < 0 ) return 0; if( i == XSIZ ) return 0; if( j == YSIZ ) return 0; return data1[i][j]; } void v_puts( int x, int y, char str ) { while( str != '\0' ) { v_putc( x++, y, str++ ); } } void v_putc( int x, int y, char ch ) { int addr; addr = VRAM_BASEADDR + (y80 + x); addr = ch; }	data1[XSIZ][YSIZ] : 生物の初期データ生物が居るところを 1, 居ない所を 0 としている。初期データとして、ペンタデカスロン (pentadecathlon) およびグライダーガン (gliderguns) が配置されてある。タイトル表示表示画面上にすべての文字セットを表示する data2 配列の初期化 data1 配列の各要素毎に、周りの8マスの生物の状態を調べて生物の個数をカウントする。中心に生物がいるとき、まわりに2～3つの生物が居れば、中心の生物は生き残る。中心に生物がいないとき、まわりに3つの生物が居れば、中心に生物が誕生する。次世代の状態を data2 配列に作成する。 data2 配列内を data1 配列にコピーするとともに、画面上に生物の状態を配置する。 256×2000回の時間待ちループ。右上にキャラクタを表示しながらループする。 what( i, j ) : data1 配列内の data1[i][j] の生物の状態を返す関数 v_puts( x, y, string ) : (x,y)座標から string 文字列を画面に表示する。 v_putc( x, y, ch ) : (x,y)座標に ch 文字列を表示する。

ソース

#include <xparameters.h>

#define VRAM_BASEADDR (int *)XPAR_VGA_0_MEM0_BASEADDR
#define XSIZ 60
#define YSIZ 40

char what( int , int );
void v_puts( int , int , char * );
void v_putc( int , int , char );

static char data1[XSIZ][YSIZ] = {
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 1,1,0,0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,1,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,1,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,1,0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,1,0,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,1,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,1,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 },
  { 0,0,0,0,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0 }
};

static char data2[XSIZ][YSIZ];

int
main()
{

  int  i,j,num;
  static char *banner = "Microblaze Softcore Processor Video System";

  v_puts( 0, 0, banner );

  for( j=0; j<16; j++ ){
    for( i=0; i<16 ; i++ ) {
      v_putc( i+64, j+9, 16*j+i );
    }
  }


  for( i=0; i<XSIZ; i++ ){
    for( j=0 ; j<YSIZ ; j++ ) {
      data2[i][j] = 0;
    }
  }

  while(1) {
    for( i=0; i<XSIZ; i++ ){
      for( j=0 ; j<YSIZ ; j++ ) {
        num=0;
        if( what(i-1,j-1) ) num++;
        if( what(i-1,j  ) ) num++;
        if( what(i-1,j+1) ) num++;
        if( what(i  ,j-1) ) num++;
        if( what(i  ,j+1) ) num++;
        if( what(i+1,j-1) ) num++;
        if( what(i+1,j  ) ) num++;
        if( what(i+1,j+1) ) num++;
        if( what(i,j) ) {
          if( num == 2 || num == 3 )
            data2[i][j]=1;
          else
            data2[i][j]=0;
        } else if( num == 3 ) data2[i][j]=1;
      }
    }

    for( i=0; i<XSIZ; i++ ){
      for( j=0 ; j<YSIZ ; j++ ) {
        data1[i][j] = data2[i][j];
        v_putc( XSIZ-i-1, j+5, data2[i][j] ? '@' : ' ' );
        data2[i][j] = 0;
      }
    }

    for( i=0; i<256; i++ ){
      for( j=0 ; j<2000 ; j++ ) {
        v_putc( 79, 0, i );
      }
    }

  }
}

char what( int i, int j)
{
  if( i < 0 ) return 0;
  if( j < 0 ) return 0;
  if( i == XSIZ ) return 0;
  if( j == YSIZ ) return 0;
  return data1[i][j];
}

void v_puts( int x, int y, char *str )
{
  while( *str != '\0' ) {
    v_putc( x++, y, *str++ );
  }
}

void v_putc( int x, int y, char ch )
{
  int *addr;

  addr = VRAM_BASEADDR + (y*80 + x);
  *addr = ch;
}

data1[XSIZ][YSIZ] : 生物の初期データ
生物が居るところを 1, 居ない所を 0 としている。
初期データとして、ペンタデカスロン (pentadecathlon) および
グライダーガン (gliderguns) が配置されてある。

タイトル表示表示

画面上にすべての文字セットを表示する

data2 配列の初期化

data1 配列の各要素毎に、周りの8マスの生物の状態を調べて生物の個数をカウントする。
中心に生物がいるとき、まわりに2～3つの生物が居れば、中心の生物は生き残る。
中心に生物がいないとき、まわりに3つの生物が居れば、中心に生物が誕生する。次世代の状態を data2 配列に作成する。

data2 配列内を data1 配列にコピーするとともに、
画面上に生物の状態を配置する。

256×2000回の時間待ちループ。右上にキャラクタを表示しながらループする。

what( i, j ) : data1 配列内の data1[i][j] の生物の状態を返す関数

v_puts( x, y, string ) : (x,y)座標から string 文字列を画面に表示する。

v_putc( x, y, ch ) : (x,y)座標に ch 文字列を表示する。

このプログラムを，ソフトウェアプロジェクトとして作成します。

Microbladeのプログラムは SDK というソフトウェア開発ツールを使用します。ナビゲータ内の"Export Design"

アイコンをクリックします．新しく "Export to SDK/ Launch SDK" ウィンドウが表示されたら "Export & Launch SDK" を押します。

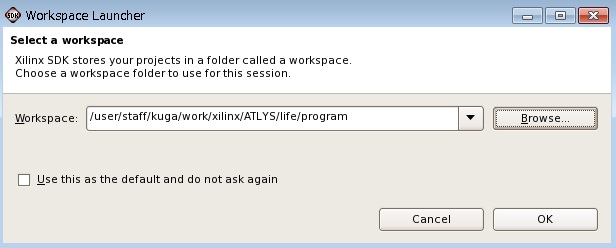

"Workspace Launcher" が起動するので、"Workspace" ディレクトリを適宜設定してOKを押します。（最初にxpsを起動したlifeのディレクトリ内にprogram ディレクトリを作成し，ここをWorkspaceにするとよいでしょう．）

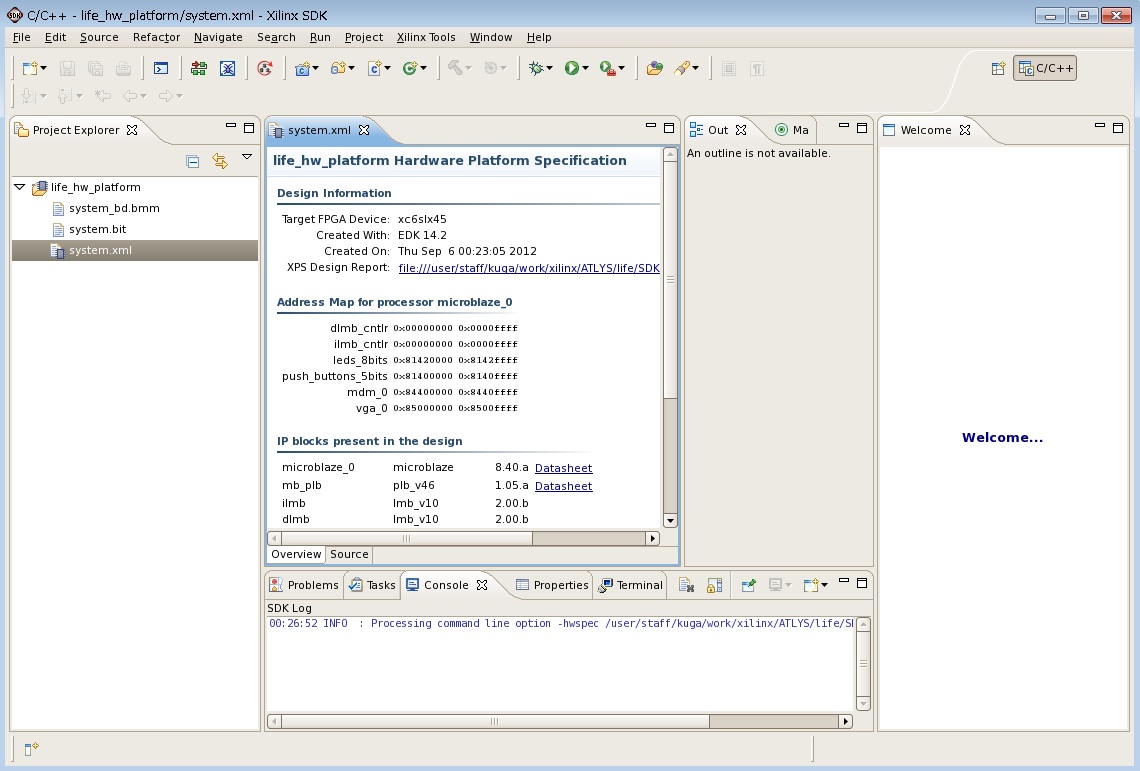

以下のような、SDKウィンドウが起動します。

次に、ソフトウェアプロジェクトを作成します。"Project Explorer"タブ内で、マウスの右ボタンを押し、"New"->"C Project" を選択します。
"New Project" ウィンドウが起動するので、"Xilinx C Project"を選択してNextを押します．

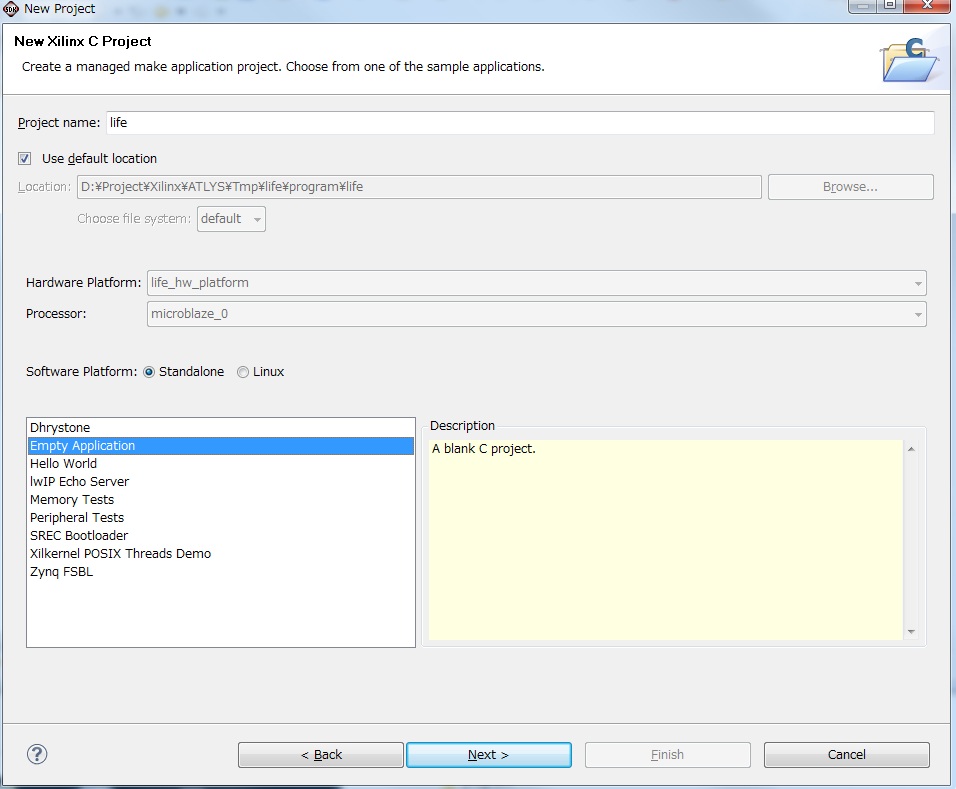

"New Xilinx C Project"内で，
Project name: life
Select Project Template: Empty Application
に変更して　"Next" を押します。

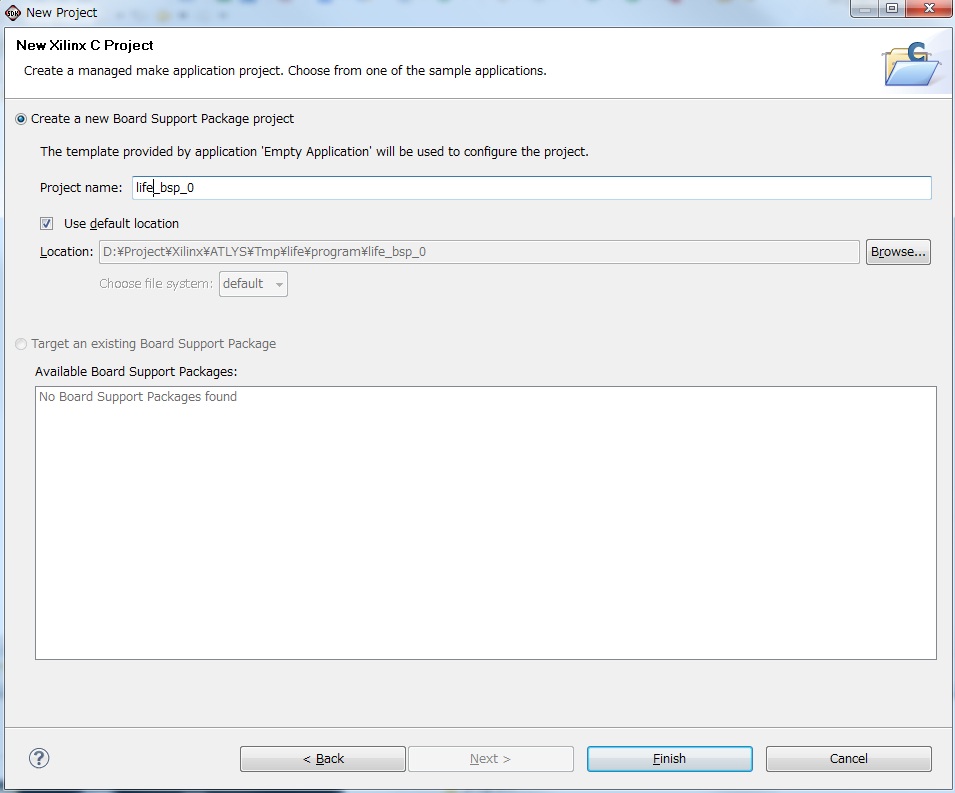

次に、"Create a new Board Support Package project"では，
Project name: life_bsp_0
に変更して　"Finish" を押します。

これにより，ライフゲームを作成するためのプロジェクト"life"と，実験ボードに必要なプログラムライブラリのためのプロジェクト"life_bsp_0" が作成されます．

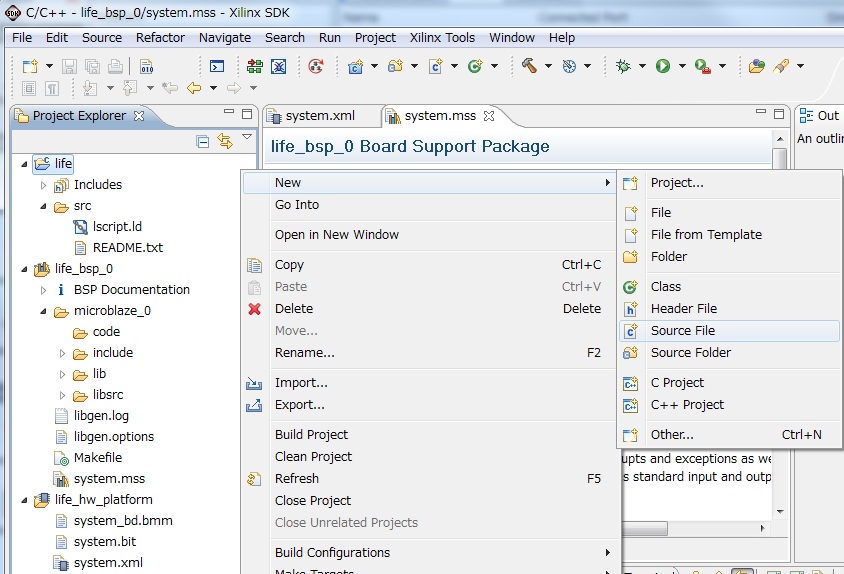

次に"Project Explorer"タブ内に"life" が追加されてあるはずです。下図のように "life" の所でマウスの右をクリックし、"New"->"Source File" をマウスの左で選択します。

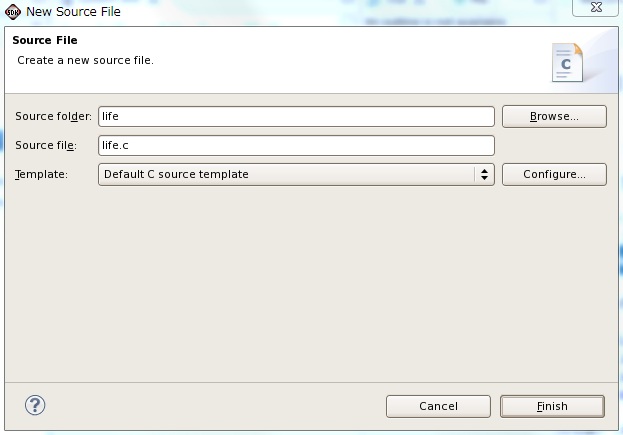

"New Source File" ウィンドウの "Source file:" の所に "life.c" と入力して "Finish" を押します。

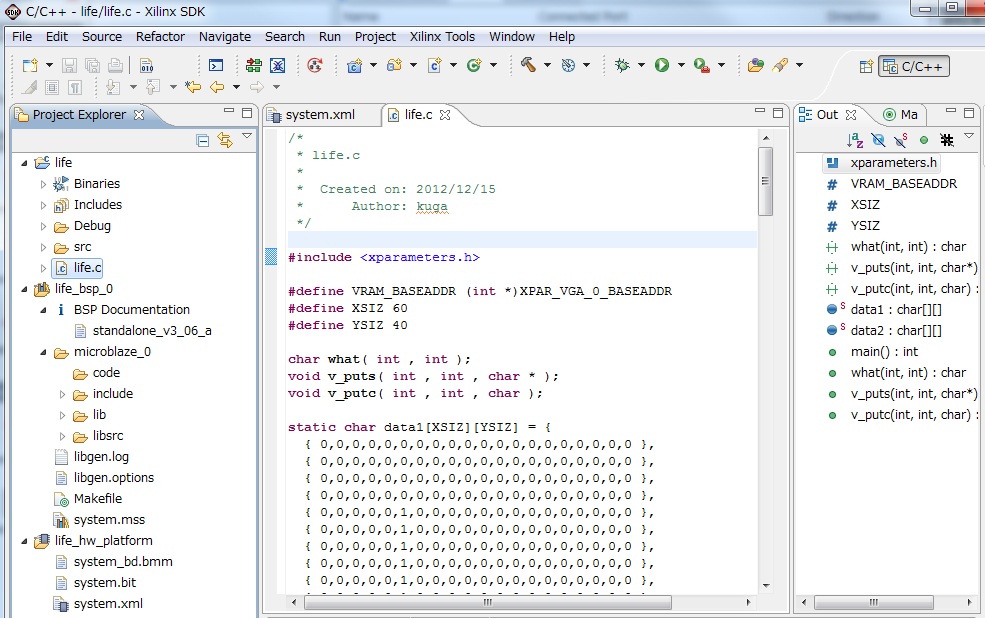

"Project Explorer"タブの隣に、新しく"life.c" タブが現れ、雛形コメントが表示されます。ここに上に記載のプログラムを入力し、保存します。

ファイルを保存することにより、自動的にプログラムをコンパイルして、
プロセッサが理解できる形式のファイルに変換されます。
コンパイル終了後、下記のように "Console" タブに表示されます．


**** Build of configuration Debug for project life ****

make all
Building file: ../life.c
Invoking: MicroBlaze gcc compiler
mb-gcc -Wall -O0 -g3 -c -fmessage-length=0 -Wl,--no-relax
-I../../life_bsp_0/microblaze_0/include -mxl-barrel-shift
-mxl-pattern-compare -mcpu=v8.40.a -mno-xl-soft-mul -MMD -MP
-MF"life.d" -MT"life.d" -o"life.o" "../life.c"
Finished building: ../life.c
' '
Building target: life.elf
Invoking: MicroBlaze gcc linker
mb-gcc -Wl,--no-relax -Wl,-T -Wl,../src/lscript.ld
-L../../life_bsp_0/microblaze_0/lib -mxl-barrel-shift
-mxl-pattern-compare -mcpu=v8.40.a -mno-xl-soft-mul -o"life.elf"
./life.o   -Wl,--start-group,-lxil,-lgcc,-lc,--end-group
Finished building target: life.elf
' '
Invoking: MicroBlaze Print Size
mb-size life.elf  |tee "life.elf.size"
   text	   data	      bss	    dec	    hex	filename
   3526	      2696       4488	      10710    29d6	life.elf
Finished building: life.elf.size
' '
Invoking: Xilinx ELF Check
elfcheck life.elf -hw ../../life_EDK14.2_PLB_hw_platform/system.xml
-pe microblaze_0  |tee "life.elf.elfcheck"
elfcheck
Xilinx EDK 14.2 Build EDK_P.28xd
Copyright (c) 1995-2012 Xilinx, Inc.  All rights reserved.

Command Line: elfcheck -hw
../../life_EDK14.2_PLB_hw_platform/system.xml -pe
microblaze_0 life.elf

ELF file     : life.elf
elfcheck passed.
Finished building: life.elf.elfcheck
' '

これにより，実行用のファイルである"life.elf" が生成されてます。

それでは実際に、動作確認を行ってみます。
