ビデオモジュールの配線
追加したビデオモジュールからの出力端子を作成します．

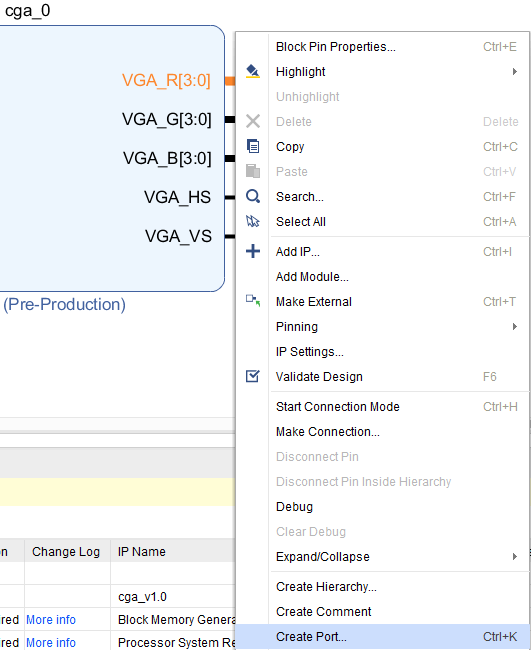

下図のように，"cga"モジュールの"VGA_R[3:0]"端子を選択してハイライ
トさせた後，マウスの右ボタンを押して"Create Port..."を実行します．
立ち上がったウィンドウはそのまま"OK"を押します．
同様にして，"VGA_G[3:0]"，"VGA_B[3:0]"，"VGA_HS"，および"VGA_VS"の各出力についても出力端子を作成します．

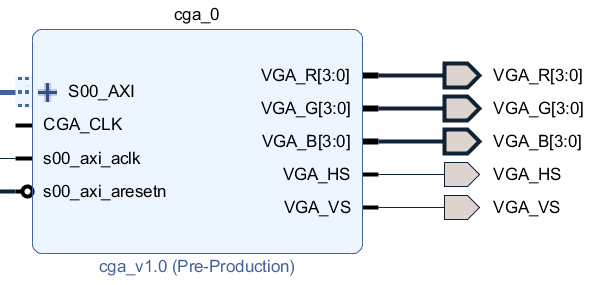

以下のような画面になります．

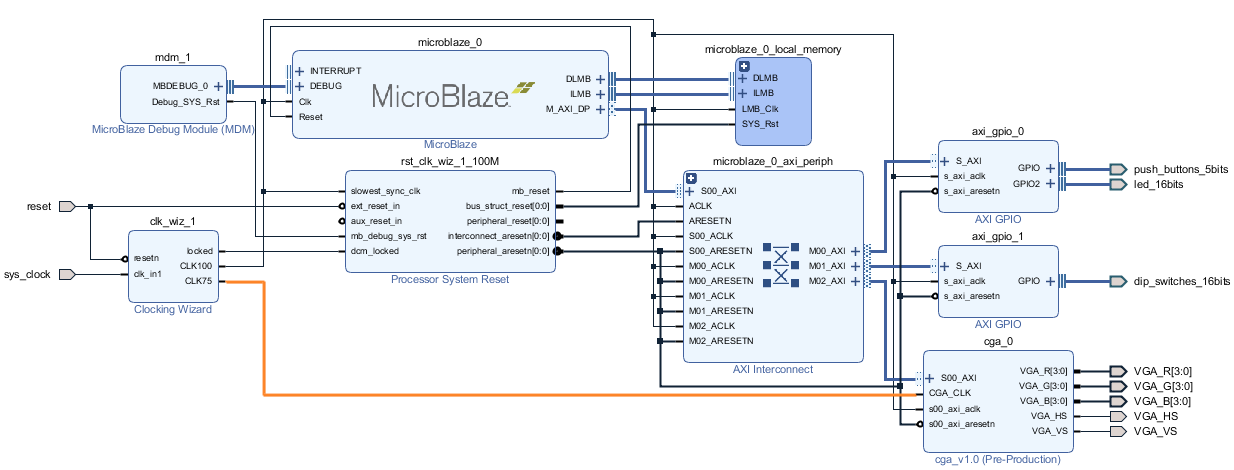

最後に，ビデオモジュールのクロック"CGA_CLK"を手作業で配線します．
"CGA_CLK" は クロックモジュールの"CLK75"へ接続します．
最後に，ビデオ出力端子をFPGAの物理端子へ対応させる制約条件ファイルをプロジェクトに登録します．
制約条件ファイルはここから入手し，作業ディレクトリ内に保存します．

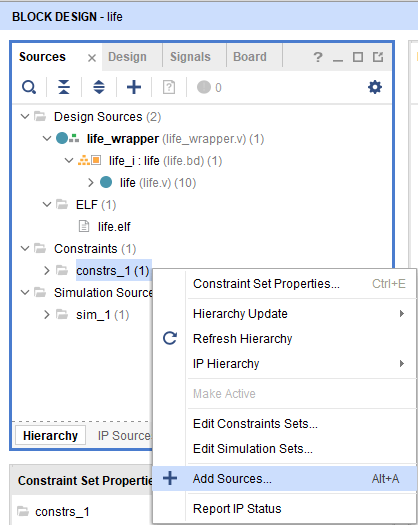

"Sources"の"Constraints"の"Constrs_1"所でマウスの右ボタンを押し，
"Add Sources..."を実行します．そして入手した"Nexys4DDR_VGA.xdc"を登録します．

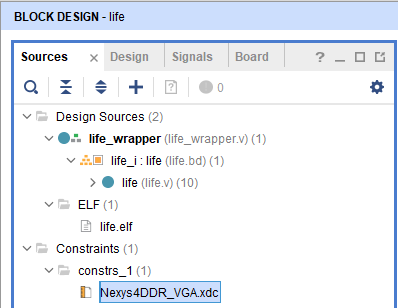

登録後は以下のような画面になります．
以上で、システムのハードウェア設計は終了しました。
次は、 組込みシステムの実装処理 です。
