組込みシステムの実装処理

設計した組込みシステムを実験ボード上のFPGAに実装する処理を行います。
はじめに，これまで作成してきたダイアグラムをハードウェア記述言語へ変換します．

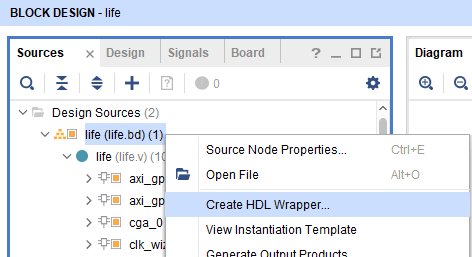

下図のように， "Sources"の"Design Sources"の"life (life.bd)"所でマウスの右ボタンを押し， "Create HDL Wrapper..."を実行します．
次に表示されるウィンドウはそのまま"OK"を押します．

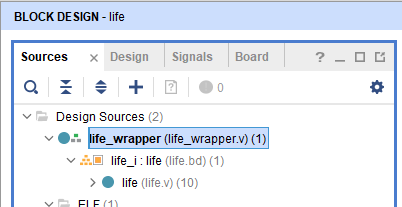

作成された"life_wrapper"がFPGAへ実装する最上位階層になります．

メニュー上の"Run Implementation"

をクリックします。
これにより、設計した組込みシステムをFPGAに実装する"論理合成"処理と"配置・配線"処理が実行されます。

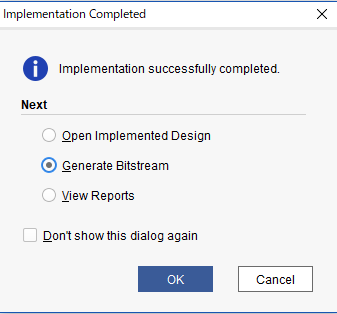

問題がなければ，途中以下のウィンドウが表示されますが， "Generate Bitstream"を選択して"OK"を押します．これにより，FPGAへ書き込むための構成データファイル（ビットストリームファイルという）が作成されます．

次は、プログラムの作成です。
